Preciso de um switch se tiver um patch panel?

Um resposta curta: sim, você ainda precisa de uma mudança

Um patch panel e um switch de rede não são intercambiáveis – eles servem a propósitos completamente diferentes e você precisa de ambos para uma rede com fio funcional. Um painel de rede é um dispositivo passivo: ele organiza e termina os cabos de toda a sua casa ou edifício em um local central. Ele não roteia tráfego, atribui endereços IP nem fornece qualquer funcionalidade de rede ativa. Um switch, por outro lado, é um dispositivo ativo que realmente move dados entre dispositivos conectados.

Pense em um patch panel como a central telefônica de uma operadora de telefonia de um filme antigo - ele mantém todas as conexões organizadamente em um só lugar, mas nada acontece até que alguém (a central) realmente conecte as chamadas. Sem um switch downstream, seu patch panel é apenas um organizador de cabos caro. Os dispositivos conectados às portas do patch panel não terão nenhuma conectividade de rede.

Um configuração padrão em quase todas as instalações com fio é assim: o cabeamento estruturado vai das tomadas de parede em todo o edifício até um rack central ou armário, onde cada cabo termina na parte traseira do patch panel. Cabos curtos na parte frontal do painel conectam portas individuais às portas correspondentes em um switch de rede. O switch une tudo e se conecta upstream ao seu roteador ou gateway ISP.

O que um patch panel realmente faz

A painel de rede é um ponto final – nada mais, nada menos. Na prática, os instaladores perfuram condutores individuais de cada cabo Cat5e, Cat6 ou Cat6A na parte traseira do painel usando uma ferramenta de perfuração. Isso cria uma conexão permanente e sólida entre cada cabo longo e a porta do painel. A parte frontal do painel apresenta conectores RJ45, que aceitam cabos patch padrão.

O valor de um patch panel está quase inteiramente relacionado à organização e flexibilidade. Sem ele, você teria dezenas de cabos pendurados soltos no rack ou armário de seu equipamento, cada um precisando ser longo o suficiente para chegar diretamente ao switch. Cada vez que você quisesse reatribuir qual sala se conecta a qual VLAN ou qual porta do switch, você estaria movendo cabos permanentes rígidos e volumosos. Com um patch panel, as passagens permanentes permanecem permanentemente no lugar e você simplesmente troca cabos patch curtos e flexíveis na parte frontal.

Não há amplificação de sinal, processamento de dados e inteligência dentro de um patch panel passivo. Eletricamente, é essencialmente apenas um conjunto de conectores. O sinal que entra na porta 12 na parte traseira sai pela porta 12 na frente, completamente inalterado. É por isso que os painéis de conexão às vezes são chamados de painéis “burros” – e é também por isso que são extraordinariamente confiáveis. Não há quase nada para falhar.

Tipos comuns de patch panel

• Painéis de conexão Cat5e: Suporta até 1 Gbps, adequado para instalações mais antigas ou orçamentos onde 10G não é necessário.
• Painéis de conexão Cat6: Suporta 1 Gbps de forma confiável em comprimento total e até 10 Gbps em trechos curtos (até cerca de 55 metros). A escolha mais comum hoje.
• Painéis de conexão Cat6A: Suporta 10 Gbps em percursos completos de 100 metros. Maiores, mais caros e usados ​​em ambientes comerciais ou em instalações domésticas preparadas para o futuro.
• Painéis de patch Keystone: Use conectores keystone removíveis, oferecendo flexibilidade para combinar diferentes tipos de cabos ou padrões em um único painel.
• Patch Panels de passagem: Tenha acopladores fêmea-fêmea em ambos os lados, úteis quando você precisar conectar dois cabos sem um switch.

Os painéis de conexão padrão são montados em um rack de equipamento de 19 polegadas e consomem 1U de espaço de rack por 24 portas, tornando-os extremamente eficientes em termos de espaço. Um painel de 48 portas em 2U pode terminar cabos de 48 salas ou locais.

O que um switch de rede realmente faz

Um switch de rede é um dispositivo ativo da Camada 2 (e às vezes da Camada 3) que encaminha quadros Ethernet entre dispositivos conectados com base em endereços MAC. Quando um dispositivo conectado à porta 4 de um switch deseja se comunicar com um dispositivo na porta 17, o switch lê o endereço MAC de destino no quadro Ethernet, procura-o na tabela de endereços MAC e envia o quadro apenas para a porta 17 – não para todas as portas. Isto é fundamentalmente diferente de um hub mais antigo, que transmitiria todos os pacotes para todas as portas, independentemente.

Os switches gerenciados modernos fazem muito mais: eles suportam VLANs para segmentação de rede, configurações de qualidade de serviço (QoS) que priorizam tráfego urgente, como VoIP ou chamadas de vídeo, espelhamento de portas para monitoramento de rede, agregação de links (LACP) para unir múltiplas portas em uma única conexão de maior largura de banda e estatísticas detalhadas de tráfego por porta. Um switch não gerenciado simplesmente encaminha o tráfego automaticamente sem nenhuma interface de configuração, o que é adequado para pequenas redes domésticas.

Para a maioria das configurações domésticas e de pequenos escritórios, um switch gigabit não gerenciado com 8 ou 16 portas custa entre US$ 20 e US$ 60 e fornece tudo o que é necessário. Um switch gerenciado com 24 portas começa em torno de US$ 150 a US$ 200 para modelos básicos e aumenta significativamente para hardware de nível empresarial com uplinks de 10G.

Como Patch Panels e Switches funcionam juntos

Compreender a relação entre um patch panel e um switch é fundamental para planejar qualquer instalação de cabeamento estruturado. Os dois dispositivos são quase sempre usados ​​lado a lado no mesmo rack, conectados entre si por meio de cabos curtos. Aqui está o caminho completo dos dados de um dispositivo em uma sala até a Internet:

1. Um computador é conectado a uma placa de parede em uma sala usando um cabo curto.
2. A placa de parede se conecta a um longo cabo estruturado (normalmente Cat6) que atravessa paredes e tetos de volta ao armário ou rack de rede.
3. Esse cabo termina na parte traseira do patch panel em uma porta numerada específica.
4. Um patch cable curto na frente do painel conecta essa porta a uma porta numerada no switch.
5. O switch processa o tráfego e se conecta upstream ao roteador por meio de outro cabo.
6. O roteador gerencia o acesso à Internet e se conecta ao modem ISP ou ONT.

O patch panel está nas etapas 3 a 4 desse caminho. Remova-o e os cabos ainda funcionarão – basta conectá-los diretamente ao switch – mas você perderá todos os benefícios organizacionais. Na verdade, isso é comum em instalações menores: se você tiver apenas 4 a 6 cabos, muitas pessoas ignoram totalmente o patch panel e terminam cada cabo diretamente com um conector RJ45 que se conecta diretamente ao switch. A desvantagem é que a reatribuição ou solução de problemas de conexões se torna mais complicada à medida que o número de execuções aumenta.

Quando pular o Patch Panel faz sentido

Existem cenários legítimos em que você pode renunciar totalmente ao patch panel:

• Você tem menos de seis lances de cabo e não prevê expansão.
• Os cabos nunca precisam ser reatribuídos a diferentes portas de switch ou VLANs.
• Você está com um orçamento apertado e deseja a configuração mais simples possível.
• A instalação é temporária ou será reconfigurada significativamente em um futuro próximo.

Não entanto, mesmo em configurações pequenas, muitos instaladores recomendam um patch panel porque a diferença de custo é mínima – um patch panel Cat6 básico de 12 portas custa cerca de US$ 15 a US$ 25 – e simplifica drasticamente mudanças futuras. A troca de um patch cable leva 10 segundos; reterminar ou redirecionar um lance de cabo permanente leva muito mais tempo.

Patch Panel vs Switch: comparação lado a lado

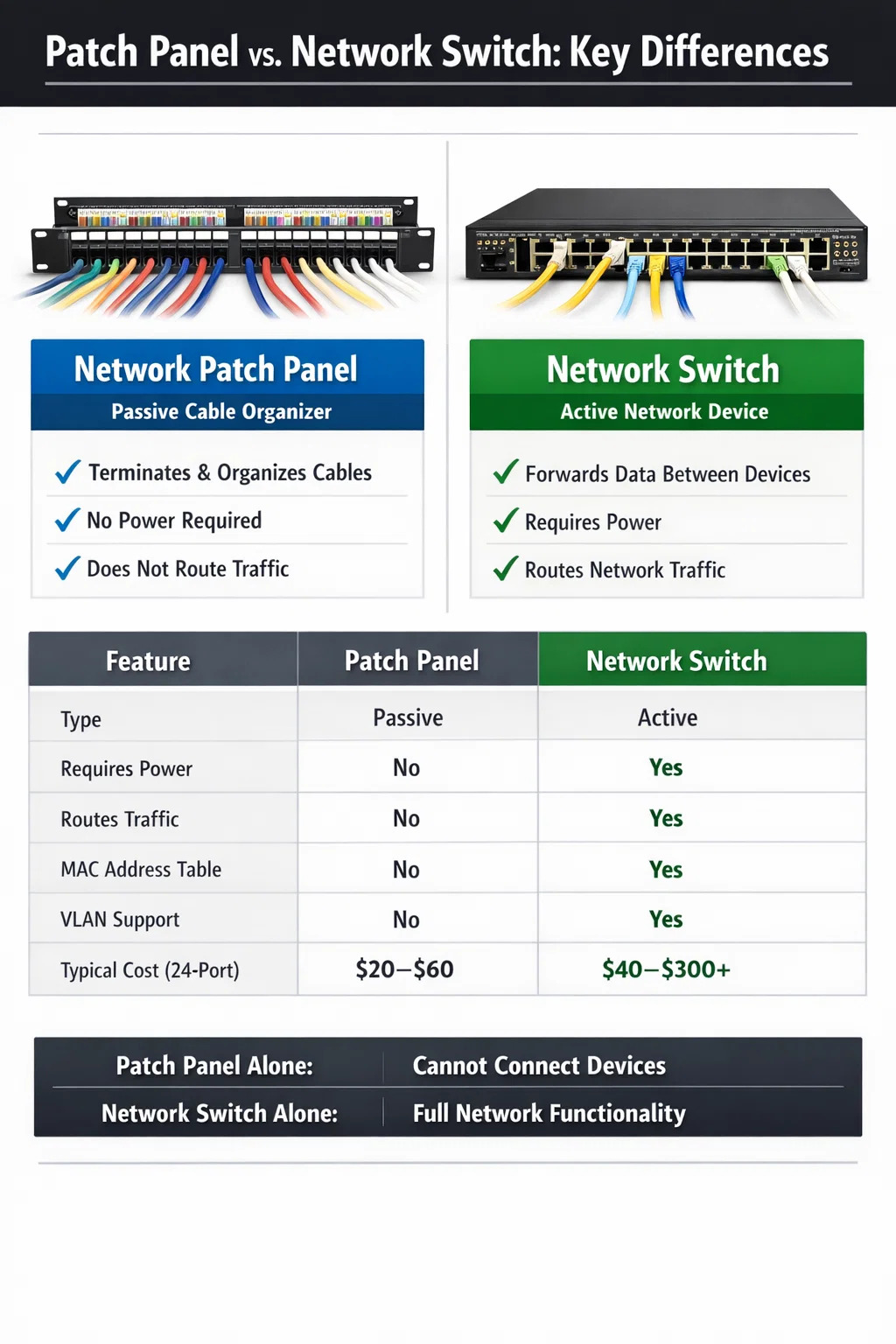

A tabela abaixo resume as principais diferenças entre esses dois dispositivos para deixar absolutamente claro por que nenhum deles é suficiente para uma rede cabeada completa:

Observe a última linha: um switch pode funcionar sem um patch panel, mas um patch panel não pode fornecer nenhuma função de rede sem um switch. Isso confirma que se você tiver que escolher apenas um, o switch é o dispositivo inegociável.

Você precisa de ambos para uma rede doméstica?

Para uma rede doméstica com cabeamento estruturado – ou seja, cabos perfurados em tomadas de parede em vários ambientes – a resposta prática é: sim, você se beneficia muito por ter ambos . Mas o patch panel é opcional do ponto de vista puramente funcional, enquanto o switch é obrigatório.

Aqui está um cenário realista: você instalou um cabo Cat6 em seis cômodos da sua casa. Você tem sala, home office, quarto, dois quartos extras e garagem. Cada cabo termina no armário de utilidades onde fica o seu equipamento ISP. Suas opções são:

Opção A: interruptor de painel de patch

Todos os seis cabos são inseridos na parte traseira de um patch panel de 12 portas. Seis cabos curtos na parte frontal conectam cada porta do painel ao switch. O switch faz uplink para o roteador. Custo adicional total em uma configuração somente switch: cerca de US$ 20 a US$ 30 para um patch panel básico de 12 portas. Benefícios: seu armário é organizado, os cabos são etiquetados e a reatribuição da conexão de qualquer sala a uma porta de switch ou VLAN diferente leva segundos.

Opção B: Direto para Switch (sem Patch Panel)

Cada lance de cabo recebe um conector RJ45 preso na extremidade e é conectado diretamente ao switch. Isso funciona perfeitamente e economiza entre US$ 20 e US$ 30. A desvantagem é que cada cabo deve ser longo o suficiente para alcançar o switch diretamente e não há camada de reatribuição flexível – mover uma conexão significa desconectar fisicamente e redirecionar cabos permanentes rígidos.

Para seis ou menos execuções em casa, a Opção B é genuinamente adequada. Para 12 execuções ou mais, ou qualquer instalação que possa crescer, um painel de rede vale fortemente o pequeno investimento.

Casos especiais: Patch Panels com comutação integrada

Existem produtos no mercado que combinam a funcionalidade do patch panel com comutação - às vezes chamados de "patch Panels inteligentes" ou "Patch Panels Inteligentes". Esses são produtos de nicho voltados principalmente para data centers que precisam rastrear automaticamente a conectividade da camada física. Eles usam sensores e software para registrar qual patch cable está conectado a qual porta, ajudando na documentação e auditoria em grandes ambientes com milhares de conexões.

No entanto, mesmo os painéis de conexão inteligentes não são switches de rede. Eles ainda exigem um switch downstream para fornecer conectividade de rede real. Eles são uma camada complementar de gerenciamento, não um substituto para a troca de hardware. Os preços desses sistemas começam na casa das centenas de dólares por painel e aumentam rapidamente – eles não são relevantes para implantações domésticas ou em pequenos escritórios.

Existem também painéis injetores PoE (Power over Ethernet) que podem adicionar capacidade PoE a um switch não PoE, mas, novamente, eles funcionam em conjunto com um switch, não em vez de um. Para a maioria das pessoas que estão lendo isto, um patch panel passivo padrão emparelhado com um switch padrão é a abordagem correta.

Como dimensionar seu switch e patch panel corretamente

Um dos erros mais comuns em instalações residenciais e de pequenos escritórios é comprar hardware pequeno demais para necessidades futuras. Adicionar um segundo patch panel ou switch posteriormente apresenta complexidade e custo adicionais. Aqui estão as diretrizes práticas de dimensionamento:

Dimensionamento do painel de patch

• Conte os cabos atuais e adicione pelo menos 25–50% para expansão futura. Se você tem 16 execuções agora, compre um painel de 24 portas.
• Painéis de conexão residenciais padrão vêm em configurações de 12, 24 e 48 portas. O de 24 portas é o mais versátil para uso doméstico e em pequenos escritórios.
• Certifique-se de que a categoria do painel (Cat5e, Cat6, Cat6A) corresponda ou exceda a categoria do cabo. Misturar um cabo Cat6A com um patch panel Cat5e limita sua velocidade ao desempenho Cat5e.

Dimensionamento do switch

• Conte as portas do patch panel e quaisquer dispositivos adicionais que se conectarão diretamente ao switch (NAS, servidores, WAPs). Adicione 2 a 4 portas de sobrecarga.
• Se você planeja alimentar pontos de acesso ou câmeras IP diretamente pela Ethernet, escolha um switch PoE. PoE padrão fornece até 15,4 W por porta; PoE fornece até 30W. A maioria dos pontos de acesso WiFi 6 modernos requerem PoE ou superior.
• Para uso doméstico, um switch gigabit não gerenciado geralmente é suficiente. Se você deseja VLANs — por exemplo, separar dispositivos IoT da sua rede principal — você precisa de um switch gerenciado.
• Considere uma porta de uplink SFP se desejar uma conexão 10G a um NAS ou servidor no futuro, mesmo que não precise dela hoje.

Um típico rack doméstico bem planejado para uma casa de tamanho médio pode incluir um Patch panel Cat6 de 24 portas, um switch gerenciado gigabit de 24 portas e um roteador , todos montados em um rack de parede 6U ou 9U. O custo total do equipamento para esse tipo de configuração gira em torno de US$ 200 a US$ 400, dependendo das escolhas da marca e se o PoE é necessário.

Rotulagem e documentação: a etapa que a maioria das pessoas ignora

Ter um patch panel e um switch só compensa se você rotular ambos corretamente. A situação mais frustrante em qualquer rede com fio é ficar na frente de um rack cheio de patch cables sem ter ideia de qual porta está conectada a qual sala. Um testador de cabo com gerador de tons resolve esse problema se isso acontecer, mas uma boa etiquetagem evita isso totalmente.

A prática recomendada é atribuir um número ou código a cada cabo antes de instalá-lo. Por exemplo, rotule cada cabo em ambas as extremidades - na tomada de parede e no patch panel - com o mesmo identificador: "LR-1" para a porta 1 da sala de estar, "OFF-1" para a porta 1 do escritório e assim por diante. Marque a porta do patch panel correspondente com a mesma etiqueta usando uma etiquetadora ou inserções de porta impressas. Em seguida, documente o mapeamento entre as portas do patch panel e as portas do switch em uma planilha simples ou diagrama de rede.

Isso leva de 30 a 60 minutos extras durante a instalação e economiza muito tempo na solução de problemas posteriores. Um patch panel sem etiqueta com 24 portas e uma mistura de patch cables cinza de aparência idêntica é quase impossível de gerenciar com eficiência , especialmente se outra pessoa tiver que trabalhar na rede posteriormente.

Erros comuns ao usar um patch panel e alternar juntos

Mesmo instaladores experientes enfrentam problemas evitáveis. Aqui estão os erros mais frequentes:

• Usando cabos patch de baixa qualidade: Os longos cabos permanentes geralmente são de alta qualidade, mas as pessoas costumam usar patch cables baratos entre o painel e o switch. Patch cables de baixa qualidade causam problemas de conectividade intermitentes que são difíceis de diagnosticar. Use cabos classificados pelo menos para a mesma categoria do seu cabeamento estruturado.
• Técnica de punch-down incorreta: Cada condutor deve ser perfurado na posição correta seguindo os padrões de fiação T568A ou T568B - e ambas as extremidades de cada lance de cabo devem usar o mesmo padrão. A mistura do T568A na tomada e do T568B no patch panel produz um par cruzado e nenhum link.
• Exceder o limite do canal de 100 metros: O comprimento total do canal – cabo permanente mais cabos patch em ambas as extremidades – não deve exceder 100 metros para Cat5e e Cat6. Os cabos patch na tomada e no rack contam para esse total. Mantenha os patch cables curtos (0,5–1 metro em cada extremidade) para preservar o máximo possível do orçamento de 100 metros para a execução permanente.
• Comprando a categoria errada de patch panel: Conforme mencionado anteriormente, o patch panel deve corresponder à categoria do seu cabo. Instalar um painel Cat5e em execuções Cat6A é um erro comum e caro que limita permanentemente o seu desempenho.
• Sem gerenciamento de cabos: Sem gerenciadores de cabos horizontais entre o patch panel e o switch, os patch cables caem e se emaranham em uma bagunça incontrolável em questão de meses. Um painel de gerenciamento de cabos 1U entre cada equipamento custa cerca de US$ 10 a US$ 15 e vale a pena.
• Não testar execuções após o encerramento: Sempre use um testador de cabo básico em cada passagem após a perfuração, antes de fechar paredes ou puxar novos cabos. O teste de cada execução leva cerca de 30 segundos e revela imediatamente quaisquer falhas de fiação, pares abertos ou curtos.

Resumo: A maneira certa de pensar sobre painéis de patch e switches

A painel de rede é uma ferramenta organizacional para cabeamento estruturado. É completamente passivo, não requer energia e não fornece nenhuma funcionalidade de rede por si só. Um switch de rede é o cérebro ativo da sua rede com fio — sem ele, nada se comunica. Você precisa de um switch, independentemente de usar um patch panel.

O patch panel é opcional no sentido de que você pode passar cabos diretamente para um switch e ignorar totalmente o painel. Mas para qualquer instalação com mais de um punhado de cabos, o patch panel se paga em organização, flexibilidade e economia de tempo. Um patch panel Cat6 de 24 portas custa menos de US$ 40 e torna o gerenciamento de um sistema de cabeamento estruturado muito mais fácil nos próximos anos.

Se você está planejando uma nova instalação, compre os dois. Combine-os com a mesma categoria de cabos, identifique tudo claramente, use patch cables de qualidade entre eles e você terá uma infraestrutura de rede com fio que pode atender sua casa ou escritório de maneira confiável por uma década ou mais com manutenção mínima.
