Qual cabo é melhor para painéis de conexão? Guia Completo

A resposta curta: Cat6 é o cabo mais preferido para painéis de conexão

Quando se trata de painéis de rede , O cabo de par trançado não blindado (UTP) Cat6 é a escolha mais comumente recomendada e amplamente implantada para a maioria dos ambientes de rede empresarial e doméstica. Ele atinge o equilíbrio certo entre desempenho, custo e proteção para o futuro. Dito isso, o melhor cabo para a configuração específica do seu patch panel depende dos requisitos de velocidade, comprimento do cabo, condições de interferência e orçamento. Cat5e permanece perfeitamente viável para redes gigabit com um orçamento apertado, enquanto Cat6A é a escolha certa para instalações 10GbE ou data centers de alta densidade.

Este guia aborda todos os principais tipos de cabos usados ​​com painéis de conexão, explica as diferenças técnicas que realmente importam em implantações reais e ajuda você a tomar uma decisão confiante e informada, sem complicar demais.

Compreendendo como a escolha do cabo afeta o desempenho do patch panel da sua rede

Um patch panel de rede é uma peça passiva de hardware – ele não amplifica nem regenera sinais. Cada conexão que você faz através dele é tão boa quanto o cabo de cada lado. O cabo que você coloca na parte traseira do seu patch panel e o patch cord que você conecta na frente contribuem para a qualidade do sinal, latência e rendimento máximo.

As principais propriedades elétricas que variam de acordo com a categoria do cabo incluem:

• Atenuação — perda de sinal ao longo da distância. Cabos de categoria superior mantêm sinais mais fortes em trechos mais longos.
• Diafonia (NEXT e FEXT) — interferência entre pares de fios adjacentes. Cat6 e Cat6A usam torções mais apertadas e separadores físicos para reduzir isso significativamente.
• Largura de banda — medido em MHz, determina quantos dados o cabo pode transportar. Cat5e lida com 100MHz, Cat6 lida com 250MHz e Cat6A atinge 500MHz.
• Perda de retorno — energia de sinal refletida que pode degradar o desempenho em altas velocidades.

Como um patch panel introduz pontos de conexão adicionais – terminações punch-down na parte traseira e portas RJ45 na frente – é essencial usar uma categoria de cabo que corresponda ou exceda a categoria nominal do seu painel. Misturar um patch panel Cat6A com execuções horizontais Cat5e, por exemplo, limita imediatamente seu sistema ao desempenho Cat5e, independentemente da classificação do próprio painel.

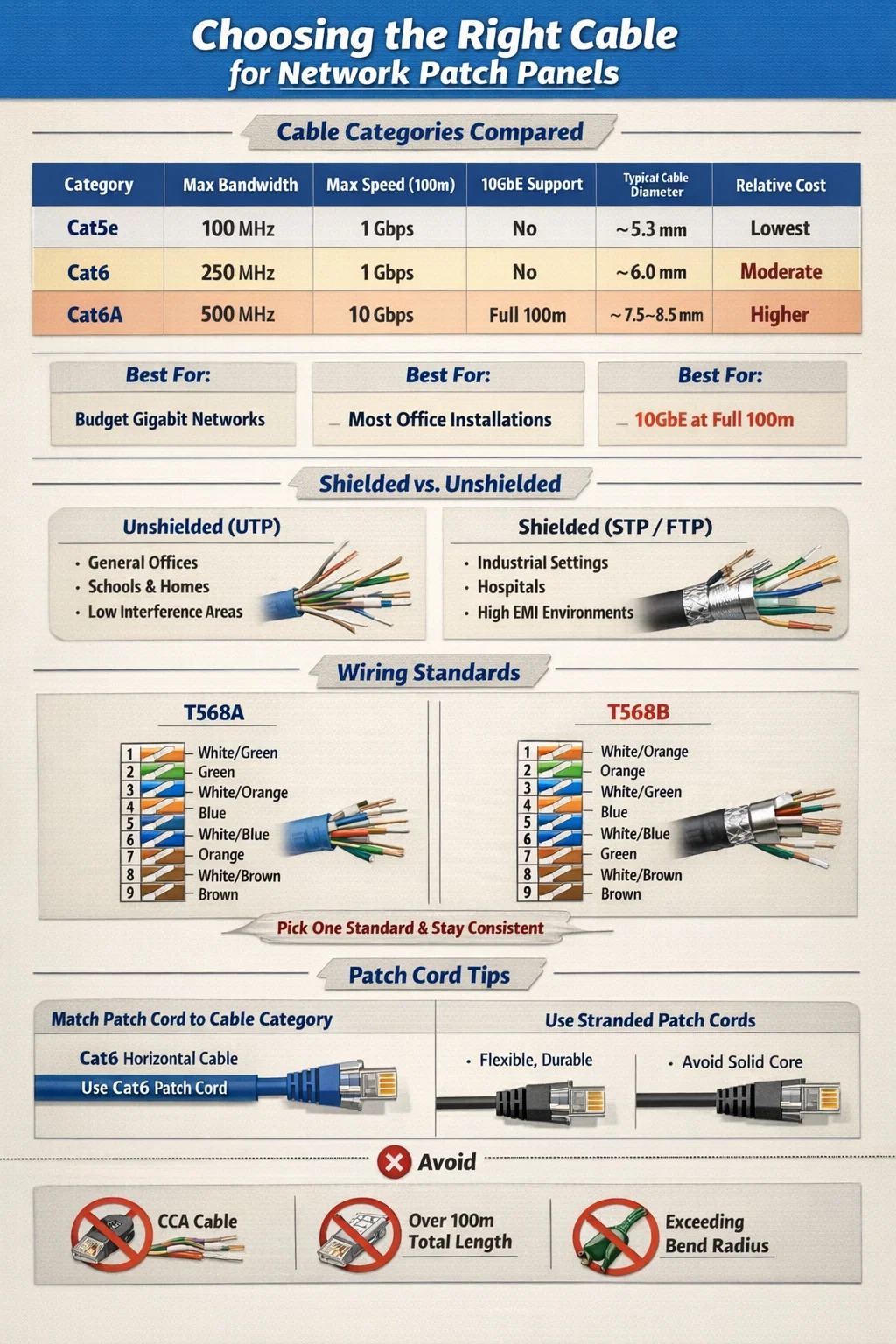

Categorias de cabos comparadas: Cat5e vs Cat6 vs Cat6A para uso em patch panel

As três categorias que você encontrará com mais frequência em ambientes de cabeamento estruturado são Cat5e, Cat6 e Cat6A. Aqui está como eles se comparam em uma comparação direta:

Cat5e: ainda relevante para redes Gigabit econômicas

Cat5e (categoria 5 aprimorada) foi o padrão de cabeamento estruturado dominante durante a década de 2000 e continua em uso ativo até hoje. Ele suporta Ethernet gigabit (1000BASE-T) em percursos completos de 100 metros e custa visivelmente menos por pé do que Cat6 ou Cat6A. Para modernizar edifícios mais antigos ou conectar terminais de baixa demanda, como telefones VoIP, câmeras de segurança ou estações de trabalho básicas, o Cat5e emparelhado com um patch panel com classificação Cat5e é completamente adequado.

A limitação é à prova de futuro. Cat5e não pode suportar Ethernet de 10 Gigabit de forma confiável e seu desempenho de crosstalk é inferior ao Cat6. Se você estiver instalando um novo cabeamento e espera atualizar sua infraestrutura de rede nos próximos cinco a dez anos, gastar o pequeno prêmio em Cat6 faz mais sentido.

Cat6: o ponto ideal para a maioria das instalações de patch panel

Cat6 é o cabo mais comumente especificado para novos projetos de cabeamento estruturado que envolvem um patch panel de rede. A largura de banda de 250 MHz dobra a capacidade do Cat5e, o desempenho do crosstalk é significativamente melhor devido às torções de pares mais estreitas e uma ranhura plástica interna (separador) encontrada em muitas construções Cat6, e suporta velocidades de 10 Gbps em percursos mais curtos de até 55 metros.

Para um ambiente de escritório típico onde percursos horizontais têm em média 20 a 40 metros, Cat6 lida confortavelmente com 10 GbE se sua infraestrutura de switch suportar isso. O preço premium em relação ao Cat5e é normalmente 10–20% por pé — uma pequena diferença que compensa ao longo da vida útil da instalação. Os painéis de conexão Cat6 estão amplamente disponíveis em configurações de 24 e 48 portas e são compatíveis com todas as ferramentas punch-down estilo 110 padrão.

Cat6A: a escolha certa para 10GbE a toda distância

Cat6A (Categoria Aumentada 6) é o padrão atualmente recomendado para qualquer instalação onde Ethernet de 10 Gigabit deve ser mantida em uma extensão horizontal completa de 100 metros . Ele opera com largura de banda de 500 MHz, usa uma construção blindada (F/UTP ou S/FTP) ou não blindada com isolamento muito mais espesso e atende aos requisitos de crosstalk alienígena que Cat6 não consegue.

A compensação é tamanho físico e peso. Os cabos Cat6A são consideravelmente mais grossos — normalmente de 7,5 a 8,5 mm de diâmetro versus 6 mm para Cat6 — o que significa cálculos de preenchimento de conduíte mais rígidos, bandejas de cabos mais pesadas e gerenciamento mais exigente do raio de curvatura. Os painéis de conexão Cat6A também são maiores e mais caros. No entanto, em data centers, instalações de saúde ou qualquer ambiente que implemente 10GbE em desktops ou switches de borda, Cat6A é a escolha correta e é explicitamente especificado em TIA-568-C.2 para aplicativos 10GBASE-T.

Cabo blindado versus não blindado: o que funciona melhor com painéis de conexão?

Uma decisão que confunde muitos instaladores de rede é usar cabo blindado (STP/FTP/S/FTP) ou não blindado (UTP) para execução de patch panel. A resposta depende muito do seu ambiente.

Quando o cabo não blindado (UTP) é a escolha certa

A grande maioria das instalações de patch panel de rede em escritórios comerciais, escolas, ambientes de varejo e residências usa cabo UTP. É mais fácil de terminar, mais flexível, mais leve e mais barato que as alternativas blindadas. Contanto que o cabo seja mantido longe de fontes de alta interferência — como reatores de luz fluorescente, motores grandes ou cabos de alimentação paralelos com comprimento superior a 2 metros — o UTP tem um desempenho excelente.

Os padrões TIA-568 permitem que o cabo UTP passe a 5 cm de cabos de alimentação não blindados e a 12 cm de luminárias fluorescentes. Mantenha essas folgas e o UTP proporcionará um desempenho limpo e confiável, sem a complexidade de aterramento dos sistemas blindados.

Quando o cabo blindado se torna necessário

O cabo blindado é a escolha correta em ambientes com fontes significativas de interferência eletromagnética (EMI), incluindo:

• Fabricação de pisos com máquinas elétricas pesadas
• Hospitais com salas de ressonância magnética ou equipamentos de imagem de alta potência
• Estúdios de transmissão com equipamento de radiofrequência
• Ambientes industriais onde o cabo deve passar perto de VFDs (drives de frequência variável)
• Instalações externas ou semi-externas sujeitas à exposição a raios

Ao usar um cabo blindado, seu patch panel também deve ser blindado e devidamente aterrado. Um cabo blindado terminado em um patch panel não aterrado ou não blindado pode, na verdade, ter um desempenho pior do que o UTP porque a blindagem não conectada atua como uma antena, coletando interferência em vez de rejeitá-la. Todo o canal blindado – cabo, patch panel, conectores keystone e patch cords – deve ser aterrado em um ponto para ser eficaz.

T568A vs T568B: Qual padrão de fiação usar no Patch Panel

Tanto o T568A quanto o T568B são padrões de fiação TIA/EIA válidos para terminação de cabos Ethernet em portas punch-down do patch panel. A diferença de desempenho técnico entre os dois é insignificante — ambos suportam as mesmas velocidades e distâncias. A regra importante é consistência: use o mesmo padrão em toda a instalação .

O T568B é mais comum em instalações comerciais na América do Norte e é usado pela maioria dos patch cords pré-fabricados vendidos no mercado dos EUA. O T568A é preferido em instalações governamentais (é especificado pelo padrão TIA-568-C do governo dos EUA para edifícios federais) e é comum na Europa e na Austrália.

Se você estiver ampliando ou adicionando algo a uma instalação existente, sempre combine o padrão já em uso. Misturar T568A e T568B no mesmo canal ponta a ponta cria um crossover, não uma conexão direta, o que impedirá que seu link apareça na maioria dos switches.

Seleção do patch cord: a outra metade da equação do cabo do patch panel

A maioria das pessoas se concentra inteiramente no cabo horizontal ao pensar em qual cabo usar com um patch panel, mas o patch cord que conecta a porta do painel ao switch é igualmente importante. Um patch cord de categoria inferior ao cabo horizontal cria um gargalo no ponto de conexão.

Combine a categoria do patch cord com o seu cabo horizontal

Se você executou Cat6 em seu patch panel, use patch cords Cat6 na frente. O uso de patch cords Cat5e em um painel Cat6 e um cabo horizontal Cat6 limita o canal ao desempenho Cat5e. O mesmo se aplica ao Cat6A – sempre use patch cords com classificação Cat6A com patch Panels Cat6A e cabeamento horizontal.

Os comprimentos de patch cord padrão para conectar painéis de conexão a switches são normalmente 0,5m, 1m, 2m ou 3m . Cabos mais curtos reduzem a perda de sinal e mantêm seu rack organizado. Evite comprar patch cords baratos de fornecedores não verificados – patch cords de baixa qualidade com torções de pares soltos ou conectores abaixo do padrão são uma das causas mais comuns de falhas de links intermitentes e redução de rendimento em sistemas de cabeamento estruturado bem construídos.

Patch cords condutores trançados vs sólidos

Os patch cords usam condutores trançados (vários fios finos enrolados juntos) em vez de condutores sólidos. O cabo trançado é mais flexível e resistente à fadiga física causada por dobras e movimentos repetidos, tornando-o ideal para percursos curtos e frequentemente manuseados entre o patch panel e o switch. O cabo condutor sólido – usado para passagens horizontais – é mais rígido e irá rachar internamente se flexionado repetidamente.

Nunca use um cabo condutor sólido como patch cord. Funcionará inicialmente, mas os condutores internos ficarão cansados ​​e falharão após repetidas inserções de plugue e movimentos do cabo.

Cabos de fibra óptica e painéis de conexão: uma categoria totalmente diferente

Nem todos os painéis de conexão usam cabo Ethernet de cobre. Patch Panels de fibra óptica – também chamados de painéis de distribuição de fibra ou gabinetes de fibra – são usados ​​para cabeamento de backbone entre salas de equipamentos, conexões entre edifícios e interconexões de data centers de alta densidade. Eles desempenham uma função diferente dos painéis de conexão de cobre e exigem práticas de gerenciamento de cabos completamente diferentes.

Fibra multimodo vs monomodo no patch panel

Os painéis de conexão de fibra aceitam fibra multimodo ou monomodo e não podem ser trocados. A escolha depende da distância de transmissão e da aplicação:

• Fibra multimodo OM3 suporta 10GbE até 300 metros e 40GbE até 100 metros. Ele usa um núcleo de 50 mícrons e é comum em aplicativos de backbone de campus e data centers.
• Fibra multimodo OM4 estende 10GbE a 550 metros e 100GbE a 150 metros. É o padrão multimodo preferido para novas instalações de data centers.
• Fibra monomodo OS2 suporta transmissão em distâncias de até 10 km e além, tornando-o essencial para corridas entre edifícios ou em todo o campus.

Painéis de conexão de fibra são dispositivos passivos que fornecem pontos de terminação organizados para passagens de fibra. Os patch cords de fibra reais que conectam o equipamento ao painel devem usar tipos de conectores correspondentes (LC, SC, MPO/MTP) e tipos de fibra correspondentes. Conectar um patch cord multimodo a uma fibra tronco monomodo resulta em grave perda de inserção e em um link não funcional.

Erros comuns ao escolher cabos para painéis de rede

Mesmo instaladores de rede experientes cometem erros evitáveis ​​ao selecionar e instalar cabos para sistemas de patch panel. Estes são os erros que aparecem com mais frequência na solução de problemas do mundo real:

Usando cabo CCA (alumínio revestido de cobre)

O cabo CCA – que utiliza condutores de alumínio revestidos com uma fina camada de cobre – é vendido a preços drasticamente mais baixos do que o cabo de cobre genuíno e é frequentemente rotulado erroneamente como cabo Ethernet padrão online. O cabo CCA nunca deve ser usado em instalações de patch panel. O alumínio tem maior resistência elétrica que o cobre, corrói mais rapidamente nos pontos de terminação e não atende aos padrões TIA-568 ou ISO/IEC 11801. Muitas falhas de rede causadas por baixa estabilidade do link, perda excessiva de pacotes ou dispositivos PoE (Power over Ethernet) que não ligam de maneira confiável foram causadas pelo cabo CCA. Compre cabos somente de fornecedores confiáveis ​​que possam fornecer verificação ETL ou UL de condutores de cobre puro.

Excedendo o comprimento do canal de 100 metros

O padrão TIA-568 especifica um link permanente máximo (percurso horizontal) de 90 metros, com os 10 metros restantes alocados para patch cords em cada extremidade, dando um comprimento total de canal de 100 metros. Muitos instaladores tratam 100 metros como o limite de execução horizontal e, em seguida, adicionam patch cords na parte superior, empurrando o canal total além da especificação. Um trecho horizontal de 95 metros mais dois patch cords de 3 metros totalizam 101 metros – tecnicamente fora das especificações e potencialmente não confiáveis ​​em velocidades de gigabit.

Categoria de cabo incompatível e classificação do patch panel

A instalação do cabo Cat6A em um patch panel com classificação Cat6 evita que você obtenha um canal Cat6A certificado. O painel é o componente com classificação mais baixa no link e suas características de desempenho definem o teto para toda a execução. Sempre corresponda ou exceda a categoria do cabo ao selecionar um patch panel. Usar um painel Cat6A com cabo Cat6 é aceitável – o painel é superespecificado, o que desperdiça dinheiro, mas não prejudica o desempenho. O inverso não é aceitável.

Ignorando o raio de curvatura durante a instalação

O cabo Ethernet possui um raio de curvatura mínimo que deve ser respeitado durante a instalação. Para UTP Cat6, o raio de curvatura mínimo é normalmente quatro vezes o diâmetro externo do cabo , ou aproximadamente 24 mm. Cat6A requer um raio de curvatura maior devido à sua construção mais espessa. Curvas apertadas deformam as torções do par dentro do cabo, aumentando a diafonia e degradando a qualidade do sinal – às vezes o suficiente para impedir a aprovação nos testes de certificação.

Como escolher o cabo certo para o seu cenário específico de patch panel

Em vez de aplicar uma única recomendação geral, aqui está um guia prático de decisão baseado em cenários comuns de implantação:

• Rede doméstica ou de pequeno escritório com comutação de até 1 Gbps: Cat5e UTP com um patch panel Cat5e. Econômico, totalmente suficiente e fácil de encerrar. Não há necessidade de atualização, a menos que você planeje migrar para switches de 10 GbE.
• Instalação de novo escritório comercial com duração prevista de 10 anos: Cat6 UTP com um patch panel Cat6. Fornece espaço para 10 GbE em tiragens curtas e oferece desempenho de ruído superior em relação ao Cat5e.
• Data center ou ambiente de alta densidade com 10GbE no rack: Cat6A UTP (ou F/UTP se EMI for uma preocupação) com um patch panel Cat6A. Esta é a única opção de cobre que suporta 10 GbE em percursos completos de 100 metros.
• Links de backbone entre edifícios ou campus: Fibra monomodo OS2 com conectores LC e um patch panel de fibra. A Ethernet de cobre não é adequada para percursos superiores a 100 metros.
• Ambiente industrial com maquinaria elétrica pesada: Cabo blindado Cat6A F/UTP ou S/FTP com um patch panel blindado e aterrado. O aterramento adequado no painel é obrigatório.
• Campus de saúde ou educação com requisitos mistos de PoE e dados: Cat6A UTP, que atende às maiores demandas de fornecimento de energia de PoE (90W IEEE 802.3bt) com menor acúmulo de calor do que Cat6 em cabos agrupados.

Testando e certificando a instalação do cabo do patch panel

Selecionar a categoria correta de cabos é apenas metade do trabalho. Um cabo Cat6 terminado incorretamente – com destorção excessiva do par no punch-down, uma curva acentuada perto do painel ou um padrão de fiação incompatível – não atenderá aos níveis de desempenho Cat6, mesmo que o cabo correto tenha sido usado. As instalações profissionais de cabeamento estruturado são verificadas com um testador de certificação de cabos, não apenas com um testador de continuidade básico.

Testadores de certificação de cabos de fabricantes como Fluke Networks (DSX-8000), IDEAL Networks ou Softing realizam medições incluindo perda de inserção, NEXT, FEXT, perda de retorno e atraso de propagação em toda a faixa de frequência da categoria de cabo. Uma certificação de canal Cat6 requer a passagem de todos os parâmetros até 250 MHz; Cat6A requer 500 MHz. Um relatório de certificação aprovado é a única confirmação confiável de que sua combinação de cabo e patch panel funcionará conforme especificado .

Para instalações DIY menores, um testador básico de mapeamento de fios confirma as conexões corretas dos pinos e identifica pares divididos, aberturas e curtos – os erros de punch-down mais comuns. Embora isso não certifique o desempenho, ele detecta erros de fiação antes que o equipamento seja conectado.
