Quais ferramentas eu preciso para instalar um patch panel?

As ferramentas que você precisa para instalar um patch panel: uma resposta direta

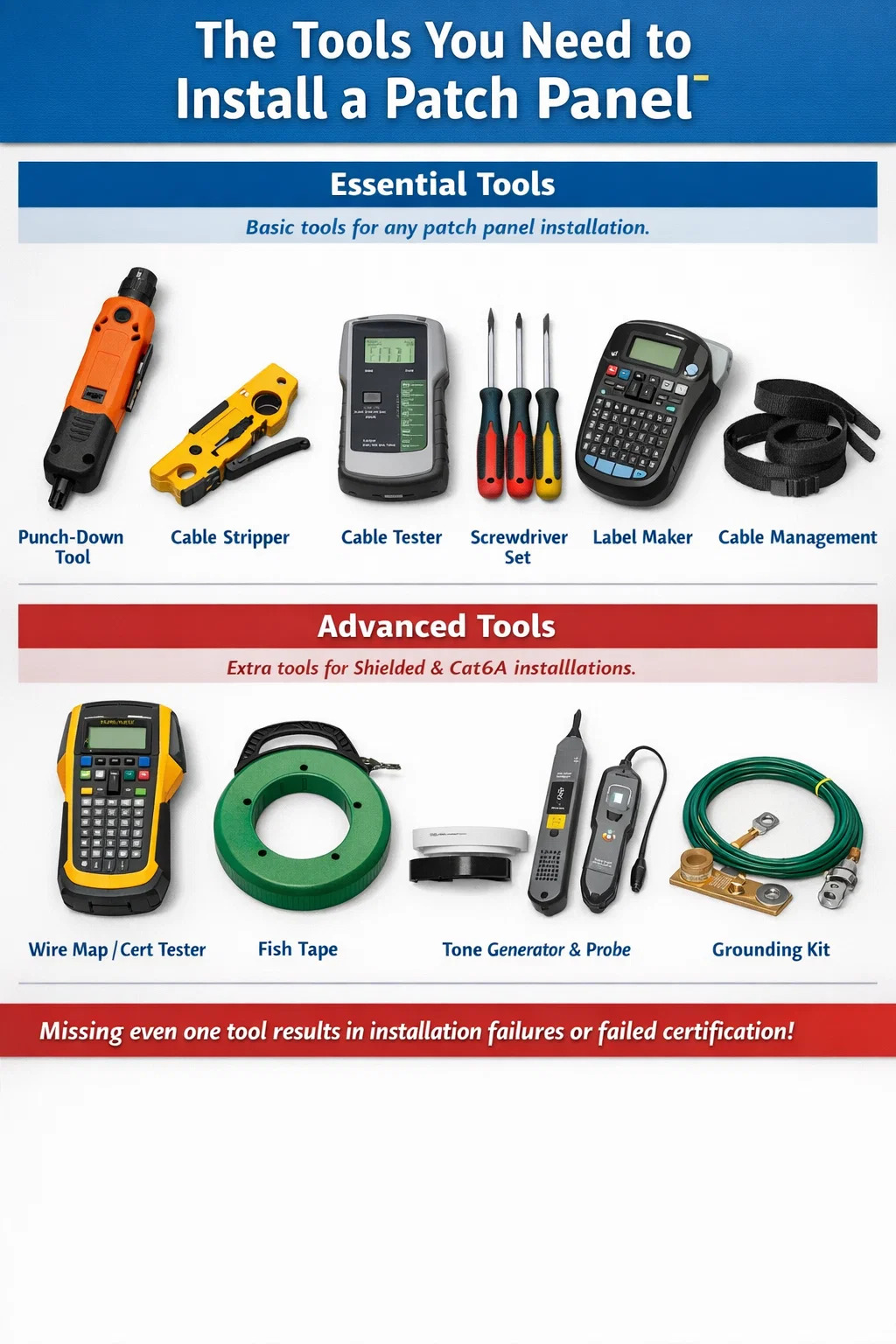

Para instalar um painel de rede , você precisará de uma ferramenta perfuradora, um descascador de cabos, um testador de cabos, um conjunto de chaves de fenda, um criador de etiquetas e uma solução de gerenciamento de cabos, como tiras de velcro ou braçadeiras de cabos. Para instalações mais exigentes - especialmente Cat6A ou cabeamento blindado - você também vai querer um testador de mapa de fios ou um testador de certificação completo, uma fita passa-fio ou cabo para puxar e um gerador de tons com sonda. Estes não são extras opcionais. A falta de um deles resulta em falha na instalação, em um canal não certificado ou em um problema de manutenção que surge meses depois.

As seções abaixo detalham cada ferramenta, explicam por que ela é importante e fornecem recomendações de produtos específicos e benchmarks de desempenho para que você possa tomar decisões de compra informadas antes do início do trabalho.

A ferramenta Punch-Down: o instrumento mais crítico no trabalho

A ferramenta punch-down é a peça de equipamento mais importante para qualquer instalação de patch panel. Ele acomoda condutores individuais nos blocos IDC (conector de deslocamento de isolamento) estilo 110 na parte traseira do painel. Quando a ferramenta desce, uma lâmina corta simultaneamente o excesso de fio e força o condutor a uma conexão elétrica firme com o terminal IDC. Feito corretamente, isso produz uma conexão à prova de gás classificada para o ciclo de vida completo do sistema de cabeamento – geralmente 20 anos .

Existem dois tipos principais de ferramentas de punch-down: impacto e sem impacto. As ferramentas de impacto usam um mecanismo com mola que fornece uma força de ataque calibrada. Ferramentas sem impacto (manuais) exigem que o instalador aplique pressão manualmente. Para instalações profissionais de patch panel de rede, sempre use uma ferramenta de impacto. Ferramentas de pressão manual produzem profundidade de assentamento inconsistente, o que se traduz diretamente em perda de inserção variável e falhas de diafonia próxima (NEXT) durante a certificação do canal.

Escolhendo a lâmina certa

As ferramentas de punção de impacto aceitam lâminas intercambiáveis. As duas mais comuns são a lâmina 110 e a lâmina Krone. Quase todos os painéis de conexão norte-americanos usam blocos estilo 110 , então uma lâmina 110 é o ponto de partida padrão. Instalações europeias e algumas instalações internacionais podem utilizar blocos Krone. Confirme o tipo de bloco impresso na parte traseira do seu painel antes de comprar lâminas. Usar a lâmina errada danificará fisicamente os terminais IDC e destruirá a conexão elétrica.

A maioria das ferramentas de impacto possui um seletor de força alta/baixa. Alta força é usada para terminações iniciais em condutores Cat6A rígidos. A força baixa funciona para fios Cat5e de bitola mais leve ou para recolocar um condutor que não assentou totalmente na primeira passagem. Fluke Networks, Paladin Ferramentas e Klein Tools oferecem ferramentas de impacto confiáveis ​​na faixa de preço de US$ 30 a US$ 120, com opções de nível profissional da Fluke e Ideal Industries sendo superiores.

Ergonomia é importante em grandes trabalhos

Num trabalho com 200 terminações, a ergonomia da ferramenta torna-se um fator real. Ferramentas de punção baratas com cabos de plástico rígido causam fadiga nas mãos, o que leva a terminações apressadas e perda de assentamento. Ferramentas com punhos emborrachados e rebote de impacto amortecido — como o Fluke Networks D914S ou o Klein Tools VDV427-300 — reduzem significativamente o esforço repetitivo. Se você estiver encerrando mais de 100 portas em uma única sessão , invista em uma ferramenta com cabo ergonômico. O prêmio de US$ 30 a US$ 50 compensa rapidamente em precisão e redução de retrabalho.

Ferramentas para descascar cabos e preparar fios

Antes que qualquer condutor toque um bloco perfurado, a capa do cabo deve ser removida de forma limpa. Um descascador de cabos dedicado – não um canivete, nem uma tesoura – é a ferramenta correta para esta etapa. Os descascadores de cabos para cabeamento de par trançado são projetados para marcar a capa em uma profundidade controlada para que a lâmina nunca corte os condutores ou o isolamento do par abaixo.

Condutores cortados são uma das principais causas de testes de canais marginais ou com falha. Um corte reduz a área da seção transversal do condutor, aumentando a resistência e criando uma descontinuidade reflexiva que aparece como uma falha de perda de retorno em um testador de certificação. O corte pode não ser visível a olho nu, mas um testador Fluke DSX-8000 ou similar irá sinalizá-lo sempre.

Decapantes Rotativos vs. Decapantes de Lâmina

Os descascadores de cabos rotativos envolvem o cabo e marcam a capa conforme você gira a ferramenta. Isso produz uma linha vincada limpa e uniforme em toda a circunferência da jaqueta. Os decapantes tipo lâmina fazem um único corte longitudinal e exigem que o instalador retire a jaqueta. Ambos funcionam bem em mãos experientes. As ferramentas rotativas da Jonard Tools (modelo UST-100) e Klein Tools (VDV110-095) são amplamente utilizadas em instalações comerciais e custam menos de US$ 25 .

Especificamente para o cabo Cat6A, a capa é mais espessa e rígida do que Cat5e ou Cat6. Certifique-se de que a profundidade da lâmina do seu stripper seja ajustável ou compre um stripper classificado especificamente para Cat6A. Vários fabricantes vendem strippers combinados que lidam com Cat5e/6 e Cat6A com um simples parafuso de ajuste de profundidade da lâmina.

Tesouras e cortadores embutidos

É necessária uma tesoura afiada ou um alicate diagonal de corte rente para aparar a estria (o separador interno encontrado em muitos cabos Cat6) e para limpar as extremidades do condutor antes da inserção. A spline, se não for aparada rente à borda da capa, pode separar pares individuais durante a terminação e fazer com que a geometria do par se desloque o suficiente para afetar os valores NEXT. Um par de cortadores de descarga de nível eletrônico de US$ 10 a US$ 15 faz isso de maneira limpa e precisa.

Chaves de fenda e ferramentas de montagem em rack

Um patch panel de rede é montado em um rack EIA de 19 polegadas ou gabinete de montagem em parede usando parafusos de rack padrão. A maioria dos racks aceita parafusos M6 ou parafusos 10-32, dependendo do fabricante e modelo do rack. Você precisa da chave de fenda correta – normalmente uma Phillips nº 2 ou de cabeça chata – além das porcas e parafusos do rack correspondentes.

As porcas gaiola são o hardware de montagem em rack mais comum em racks de equipamentos de 19 polegadas. Eles se encaixam em trilhos de rack com furos quadrados e aceitam parafusos M6. Instalar porcas gaiola sem a ferramenta correta de inserção da porca gaiola é doloroso – as bordas afiadas da porca cortarão os dedos em instalações repetidas. Um ferramenta dedicada para porca de gaiola custa US$ 5 a US$ 15 e elimina a dor e o risco de deixar cair porcas de gaiola no rack durante a instalação.

Requisitos de torque

Apertar demais os parafusos do rack tira as porcas da gaiola e deforma as orelhas de montagem do patch panel. O aperto insuficiente deixa os painéis soltos, o que causa danos por vibração ao longo do tempo e cria riscos de segurança em zonas sísmicas. A maioria das especificações de hardware de rack exige 0,5–0,8 Nm de torque em parafusos de rack M6. Uma chave de fenda de torque básica com um conjunto de pontas Phillips garante um torque consistente sem suposições, particularmente útil ao instalar painéis em ambientes de alta vibração, como instalações industriais ou data centers com ventiladores de resfriamento em piso elevado funcionando continuamente.

Testador de cabos e equipamento de certificação

Depois que o patch panel de rede for finalizado e montado, cada porta deverá ser testada. O tipo de testador necessário depende se você está realizando uma verificação de continuidade ou uma certificação completa do canal.

Testadores básicos de mapa de fiação

Um testador de mapa de fiação verifica se todos os oito condutores em um cabo de par trançado estão conectados corretamente de ponta a ponta - sem aberturas, sem curtos, sem pares invertidos e sem pares divididos. Isso detecta os erros mais comuns a um preço acessível a qualquer pessoa: testadores de wire map decentes da Klein Tools, Fluke Networks e TREND Networks estão disponíveis para US$ 30–US$ 150 . O MicroMapper e o Klein Tools VDV501-851 da Fluke Networks são opções confiáveis ​​para trabalhos básicos de verificação.

O teste de mapa de fiação por si só não é suficiente para certificar um canal para Cat6, Cat6A ou qualquer padrão de desempenho classificado. Confirma apenas a continuidade física, não o desempenho elétrico. Para uma instalação profissional onde o usuário final espera um relatório de garantia ou certificação, você precisa de um testador de desempenho.

Testadores de campo com grau de certificação

Os testadores de certificação medem todos os parâmetros exigidos pela TIA-568.2-D e ISO/IEC 11801: perda de inserção, NEXT, FEXT, PSNEXT, perda de retorno, atraso de propagação e distorção de atraso. O Fluke Networks DSX-8000 é referência no setor, capaz de certificar canais Cat8 em menos de 10 segundos por canal . O IDEAL Industries SignalTEK NT e o TREND Networks LanTEK IV são alternativas competitivas com preços mais baixos.

Os testadores de certificação são caros – o Fluke DSX-8000 custa mais de US$ 9.000 – mas os programas de aluguel dos principais fornecedores e locadoras de ferramentas os tornam acessíveis para projetos individuais. Para empreiteiros que instalam painéis de rede regularmente, possuir um testador de certificação é um investimento comercial direto. Um único canal com falha que requer retrabalho custa mais mão de obra do que um mês de aluguel de ferramentas.

Ferramentas de teste de fibra

Se a instalação do seu patch panel incluir módulos keystone de fibra ou cassetes de fibra pré-terminados, você também precisará de um conjunto de teste de perda óptica (OLTS) e, idealmente, de um refletômetro óptico no domínio do tempo (OTDR). Um OLTS mede a perda de inserção ponta a ponta em dB e confirma que o link atende ao orçamento do canal. Um OTDR identifica a localização e a magnitude de eventos individuais – conectores, emendas, curvas – ao longo da fibra. As unidades OLTS básicas da EXFO, AFL e Fluke Networks começam em cerca de US$ 800 a US$ 1.500 para testadores combinados monomodo/multimodo.

Gerador de tons e sonda (toner e varinha)

Um gerador de tom e uma sonda indutiva - comumente chamados de toner e varinha ou raposa e cão de caça - são essenciais para rastrear cabos não rotulados e identificar qual cabo se conecta a qual porta do patch panel. O gerador de tom se conecta a uma extremidade de um cabo e envia um sinal de tom audível pelo fio. A sonda indutiva detecta o sinal sem a necessidade de contato físico, permitindo examinar um feixe de cabos e identificar o correto pelo tom mais alto.

Esta ferramenta não é negociável em projetos de modernização ou atualização onde o cabeamento existente não possui documentação. Mesmo em novas instalações, ter um toner ajuda a confirmar rapidamente se um cabo específico de uma tomada de parede está conectado à porta correta do patch panel antes da terminação. Geradores de tons e sondas confiáveis da Fluke Networks (Pro3000), Klein Tools (VDV500-820) e TREND Networks estão disponíveis no Faixa de US$ 50 a US$ 150 .

Alguns testadores avançados de wire map incluem capacidade de geração de tons, reduzindo o número de ferramentas separadas necessárias no trabalho. Verifique a lista de recursos do seu testador antes de comprar um toner independente para evitar equipamentos redundantes.

Criador de etiquetas e ferramentas de documentação

Cada porta em um patch panel de rede deve ser identificada no momento da instalação. Tentar etiquetar retroativamente – depois que o rack estiver cheio e os patch cords estiverem no lugar – é significativamente mais difícil e produz resultados de qualidade inferior. Um fabricante de etiquetas dedicado que produz etiquetas termorretráteis ou laminadas é uma ferramenta padrão em qualquer trabalho de cabeamento profissional.

A Brady e a HellermannTyton fabricam impressoras de etiquetas projetadas especificamente para infraestrutura de cabeamento de rede. O Brady BMP21-PLUS e o HellermannTyton TAG-IT são amplamente utilizados em instalações comerciais. Essas impressoras aceitam cartuchos de etiquetas compatíveis com tiras de etiquetas de patch panel, etiquetas de enrolamento de cabos e sinalizadores de porta. As etiquetas devem incluir o identificador da porta, a tomada de destino e a categoria do cabo. Um esquema de rotulagem consistente aplicado desde o primeiro dia reduz o tempo de solução de problemas em horas durante a vida útil do sistema.

Cronograma de cabos e documentação as-built

Um fabricante de etiquetas produz as etiquetas físicas. A programação de cabos que acompanha – uma planilha ou banco de dados que mapeia cada identificador de porta até sua origem física, categoria de cabo, data de instalação e resultado de teste – é a documentação que torna as etiquetas úteis. A maioria dos testadores de certificação pode exportar os resultados dos testes diretamente para um PC em formato PDF ou CSV. A integração desses resultados em uma programação de cabos cria um registro completo e auditável da instalação. Esta documentação é necessária para a maioria das garantias de sistema do fabricante e é esperada pelos departamentos de TI da empresa como um produto final em qualquer projeto de cabeamento contratado.

Ferramentas e acessórios para gerenciamento de cabos

A instalação de um patch panel de rede não envolve apenas o painel em si - inclui o gerenciamento dos cabos que passam pela parte traseira do painel e dos patch cords que conectam as portas frontais ao equipamento de rede. O mau gerenciamento de cabos é um dos problemas mais comuns em redes instaladas e um dos mais fáceis de prevenir com as ferramentas certas disponíveis.

Abraçadeiras de velcro e tiras de velcro

As abraçadeiras de velcro são o fixador preferido para agrupar trechos de cabos em qualquer instalação que esteja em conformidade com os padrões de gerenciamento de cabos TIA-569 ou ISO/IEC 14763. As abraçadeiras plásticas, quando apertadas demais, deformam a capa do cabo e comprimem os pares internos, aumentando a diafonia e potencialmente causando falhas na certificação do canal. As tiras de velcro não aplicam força de compressão e podem ser reposicionadas quantas vezes forem necessárias. Panduit e HellermannTyton fabricam produtos de amarração de velcro especificamente classificados para uso em cabeamento estruturado. Um saco de 100 abraçadeiras de velcro custam entre US$ 10 e US$ 20 e atende às necessidades de gerenciamento de uma instalação típica de painel de 24 portas.

Gerenciadores de cabos horizontais

Um gerenciador de cabos horizontal 1U montado diretamente acima ou abaixo de cada patch panel mantém os patch cords frontais organizados e evita que eles caiam em equipamentos adjacentes. Sem gerenciadores de cabos, um painel de 48 portas com 48 patch cords cria uma massa de cabos que bloqueia o fluxo de ar, dificulta a identificação da porta e se emaranha sempre que um único cabo precisa ser movido. Os gerenciadores de cabos com dutos de dedos (dedos de plástico que direcionam os cabos de um lado para o outro) são o formato mais eficaz e estão disponíveis nos fabricantes de acessórios de rack Panduit, Leviton e genéricos para US$ 15–US$ 60 por unidade de 1U .

Ganchos J e hardware de suporte de cabo

Atrás do patch panel, os cabos de entrada precisam de suporte em intervalos regulares para evitar que o peso do feixe de cabos puxe as terminações. Ganchos em J – suportes em forma de sela de plástico ou metal que são fixados em trilhos de rack, estruturas de bandejas de cabos ou vigas de parede – seguram feixes de cabos sem comprimi-los. TIA-569 recomenda pontos de apoio a cada 4–5 pés (1,2–1,5 metros) ao longo de cabos horizontais. Os ganchos J são baratos (US$ 0,50 a US$ 2,00 cada), mas devem ser instalados antes de os cabos serem passados, o que os torna um item de planejamento tanto quanto uma ferramenta.

Fita passante, ferramentas para puxar cabos e equipamentos de acesso

A menos que os cabos já estejam pré-puxados para o local do patch panel, você precisará de ferramentas para rotear os cabos através das paredes, acima dos tetos e através de conduítes. As ferramentas específicas dependem do ambiente de instalação, mas as seguintes são sempre necessárias.

Fita de peixe

Uma fita passa-fio é uma fita longa e semirrígida de aço ou fibra de vidro que pode ser empurrada através de conduítes ou cavidades de parede para criar um caminho de tração. Assim que a fita passa-fio chega ao ponto de destino, o cabo é preso à fita e puxado de volta. Fitas de peixe de aço em Comprimentos de 50 pés e 100 pés lidar com a maioria dos cenários de instalação comercial. As fitas passa-fio de fibra de vidro são preferidas em ambientes com fiação elétrica próxima porque a fibra de vidro não é condutora. Klein Tools, Greenlee e Milwaukee fabricam produtos confiáveis ​​de fita passa-fio.

Hastes brilhantes e bits flexíveis

As hastes incandescentes são hastes de fibra de vidro usadas para navegar o cabo através de espaços abertos no teto, onde uma fita adesiva seria muito rígida para manobrar em torno de obstruções. Eles se conectam de ponta a ponta em seções normalmente de 4 pés de comprimento, permitindo corridas de 20–30 pés ou mais através de espaços apertados acima do teto. Brocas flexíveis – extensões de broca longas e flexíveis – são usadas para perfurar corta-fogo, placas superiores e cavidades de parede em locais onde as brocas padrão não conseguem alcançar.

Escada e Equipamento de Segurança

A maioria das instalações de patch panel de rede envolve trabalhar em altura – acima das placas do teto, no topo de racks de escada ou alcançando o topo de racks altos de equipamentos. Uma escada de fibra de vidro de 6 pés é uma peça padrão de equipamento de instalação. Em data centers com piso elevado ou racks altos de estrutura aberta, um banco de plataforma estável é igualmente importante. Equipamentos de proteção individual, incluindo óculos de segurança (para perfurar e perfurar condutores que podem quebrar e se transformar em projéteis) e luvas resistentes a cortes (para manusear bordas de cabos e trilhos de rack) devem ser usados ​​durante toda a instalação.

Lista completa de ferramentas por fase de instalação

A tabela abaixo organiza as ferramentas necessárias por fase de uma instalação típica de patch panel de rede, desde a tração do cabo até a documentação final. Use isso como uma lista de verificação pré-trabalho para garantir que nada esteja faltando antes do início do trabalho.

Ferramentas específicas para instalações de patch panel blindado e Cat6A

O cabeamento de par trançado blindado (STP) e as instalações Cat6A têm requisitos de ferramentas específicos além do conjunto padrão. Ignorar essas diferenças leva a falhas de aterramento, quebras de continuidade da blindagem e falhas nos testes de certificação que são caras para diagnosticar e corrigir após o fato.

Ferramentas de preparação de cabos blindados

O cabo STP possui uma blindagem metálica ou trançada que envolve todos os quatro pares. Depois de retirar a capa, esta blindagem deve ser cuidadosamente dobrada para trás sobre a capa do cabo sem rasgá-la e, em seguida, colada ao invólucro metálico do conector do patch panel blindado durante a terminação. Um par de alicates de ponta fina e uma ferramenta de terminação de jack keystone blindada dedicada (fornecida pelo fabricante do painel) são necessários para esta etapa. Tentar dobrar e unir a blindagem com as mãos desprotegidas produz contato inconsistente com a blindagem, o que anula a finalidade do cabeamento blindado.

Ferramentas e hardware de aterramento

Um patch panel de rede blindado deve ser ligado ao barramento de aterramento do rack, que por sua vez se conecta ao sistema de aterramento e ligação de telecomunicações do edifício (conforme definido em TIA-607-C). Isto requer um condutor de aterramento (mínimo Cobre 6 AWG para ligação rack-terra na maioria das instalações comerciais), uma ferramenta de crimpagem de terminais e os terminais de compressão apropriados. Um multímetro é usado para verificar a continuidade do caminho de aterramento do painel até o eletrodo de aterramento principal. Se o caminho de aterramento estiver aberto ou exceder 1 ohm de resistência, o sistema de blindagem não funcionará conforme projetado.

Considerações específicas do Cat6A

O cabo Cat6A tem diâmetro significativamente maior que o Cat6 – normalmente 7–8 mm versus 5–6 mm —e requer acessórios maiores para gerenciamento de cabos (selas de gancho em J mais largas, gerenciadores de cabos de maior capacidade) e uma ferramenta de punção definida para alta força para os condutores 23 AWG mais rígidos. O diâmetro aumentado também significa que um painel com fio Cat6A de 48 portas terá um feixe de cabos muito mais grosso atrás dele do que um painel Cat6 equivalente. O espaço traseiro para gerenciamento de cabos deve ser planejado adequadamente, com pelo menos 3–4 polegadas de profundidade livre atrás do painel para gerenciamento de pacotes.

Ferramentas de segurança e equipamentos de proteção individual

A instalação do patch panel é um trabalho comercial físico com riscos reais de ferimentos. Os seguintes EPI e ferramentas de segurança devem fazer parte de todo kit de instalador.

• Óculos de segurança: Necessário ao perfurar, puncionar condutores e cortar cabos. As pontas dos fios e os fragmentos da capa podem se tornar projéteis de alta velocidade.
• Luvas resistentes a cortes (Nível A4 ou superior): Os trilhos do rack e as bordas perfuradas possuem rebarbas afiadas. Luvas resistentes a cortes classificadas de acordo com ANSI/ISEA 105 Nível A4 fornecem proteção adequada sem prejudicar significativamente a destreza no manuseio de cabos.
• Respirador N95: Necessário ao trabalhar em plenums de teto com isolamento de fibra de vidro, spray à prova de fogo ou acúmulo de poeira e partículas.
• Joelheiras: A terminação de cabos em painéis de conexão no nível do chão em gabinetes montados na parede requer ajoelhamento sustentado. Joelheiras de nível profissional reduzem a fadiga e evitam lesões em pisos de concreto ou cerâmica.
• Farol ou luz de tarefa: A parte traseira de um rack está escura. Um farol deixa ambas as mãos livres para trabalhar com os cabos e elimina a necessidade de um ajudante para segurar uma lanterna.
• Escada não condutora: Escadas de fibra de vidro são obrigatórias quando se trabalha próximo a equipamentos elétricos energizados. Escadas de alumínio apresentam risco de eletrocussão em salas de servidores onde unidades de distribuição de energia (PDUs) e sistemas UPS estão instalados.

Kit inicial vs. kit profissional: o que orçar

Para alguém que instala pela primeira vez um patch panel de rede em uma pequena casa ou em um pequeno escritório, um kit de ferramentas mínimo cobre o essencial sem despesas desnecessárias. Para um instalador profissional que implanta painéis de correção regularmente em projetos comerciais, um kit completo oferece a qualidade e a velocidade que o trabalho profissional exige.

Para empreiteiros profissionais que não conseguem justificar a compra imediata de um testador de certificação, o aluguel direto da Fluke Networks ou por meio de parceiros de locação autorizados normalmente custa $ 150– $ 300 por semana , tornando a certificação economicamente acessível mesmo para uso em um único projeto.
