Quais são os dois tipos de painéis de patch?

Os dois tipos de painéis de patch: uma resposta direta

Os dois principais tipos de painéis de conexão são painéis de conexão com fio (fixos) e painéis de conexão modulares (keystone) . Essas duas categorias formam a base do cabeamento estruturado em praticamente todos os data centers, salas de servidores e instalações de redes comerciais. Compreender a diferença entre eles é essencial antes de comprar um patch panel de rede ou projetar um layout de cabeamento, porque a escolha errada pode criar custos desnecessários, inflexibilidade ou problemas de desempenho no futuro.

Um patch panel com fio vem com cabos já terminados na parte traseira do painel na fábrica. Um patch panel modular, por outro lado, é fornecido como uma moldura vazia que aceita conectores keystone intercambiáveis, permitindo ao instalador escolher tipos de conectores, categorias e até mesmo misturar tipos de mídia em um único painel. Ambos cumprem a mesma função principal – organizar e rotear conexões de rede – mas fazem isso de maneiras fundamentalmente diferentes e se adaptam a diferentes cenários de implantação.

Patch Panels com fio: pré-terminados e prontos para implantação

Um patch panel com fio, às vezes chamado de patch panel fixo ou punch-down, tem suas portas traseiras já terminadas com blocos punch-down estilo 110 ou conectores semelhantes. Os cabos que saem do campo – tomadas de parede, bandejas de cabos, caixas de piso – são perfurados diretamente nesses blocos usando uma ferramenta de perfuração. A parte frontal do painel expõe portas RJ45 padrão, onde cabos curtos conectam o equipamento ao restante da rede.

Esse tipo de patch panel de rede é o carro-chefe tradicional do cabeamento estruturado. Está amplamente disponível em Configurações de 24 e 48 portas , e a maioria dos modelos ocupa 1U ou 2U de espaço em rack. As opções padrão são classificadas para desempenho Cat5e, Cat6 ou Cat6A, com painéis Cat6A capazes de suportar Ethernet de 10 Gigabit em distâncias de até 100 metros .

Vantagens dos painéis de conexão com fio

• Custo inicial mais baixo por porta em comparação com alternativas modulares
• Qualidade de terminação consistente em nível de fábrica em todas as portas
• Processo de instalação mais simples para implantações uniformes em larga escala
• Confiabilidade comprovada em ambientes com milhares de portas instaladas
• Ampla disponibilidade de fornecedores como Panduit, Leviton, Belden e CommScope

Limitações dos Patch Panels com fio

A principal desvantagem é a inflexibilidade. Cada porta em um painel com fio tem o mesmo tipo de conector. Se você precisar de uma combinação de portas de cobre Cat6 junto com conexões de fibra ou coaxiais, não poderá conseguir isso em um único painel com fio. Além disso, se uma única porta for danificada, substituí-la geralmente significa substituir ou terminar novamente todo o painel ou pelo menos aquele bloco individual. Para ambientes onde os requisitos de cabeamento evoluem frequentemente, esta rigidez torna-se um verdadeiro problema operacional.

Os painéis de conexão com fio são mais adequados para implantações em grandes escritórios, redes escolares e ambientes industriais onde centenas de corridas de cobre idênticas precisam ser encerrados de forma rápida e econômica. Um painel com fio Cat6 típico de 48 portas pode custar apenas US$ 30 a US$ 80, tornando-o atraente para projetos com orçamento limitado.

Patch Panels Modulares: Flexíveis e Preparados para o Futuro

Um patch panel modular é um chassi vazio, normalmente oferecido em quadros de 12, 24 ou 48 portas, projetado para aceitar conectores keystone individuais. Cada slot no quadro pode conter um tipo diferente de conector - Cat5e, Cat6, Cat6A, fibra LC, fibra SC, tipo F coaxial ou até mesmo módulos keystone USB ou HDMI. Isso torna o patch panel de rede modular a opção mais versátil disponível em cabeamento estruturado atualmente.

A instalação envolve encaixar os conectores keystone escolhidos na estrutura do painel e, em seguida, terminar cada conector individualmente. Os próprios macacos podem ser perfurados, sem ferramentas ou pré-terminados, dependendo do modelo de macaco selecionado. Depois de instalado, a face frontal de cada conector apresenta ao usuário a interface de porta apropriada.

Vantagens dos Patch Panels Modulares

• Flexibilidade total para combinar tipos de conectores em um único painel
• Reparos fáceis em nível de porta: troque um único conector keystone danificado sem substituir todo o painel
• Escalabilidade – comece com um painel parcialmente preenchido e adicione portas conforme a necessidade aumenta
• Suporta atualizações futuras trocando módulos keystone por categorias de classificação mais alta
• Ideal para data centers, instalações AV e ambientes multimídia

Limitações dos Patch Panels Modulares

Painéis modulares apresentam um custo mais elevado por porta. Somente uma moldura de painel keystone modular de 24 portas de qualidade pode custar US$ 20 a US$ 50, e cada conector keystone Cat6A individual pode adicionar outros US$ 5 a US$ 15 por porta. Para um painel modular Cat6A de 48 portas totalmente preenchido, os custos totais dos componentes podem atingir $ 300– $ 600 ou mais , em comparação com menos de US$ 100 para um painel com fio equivalente. O tempo de trabalho também é maior, uma vez que cada macaco deve ser terminado individualmente e encaixado no lugar.

A consistência do desempenho também depende da qualidade dos conectores keystone individuais selecionados. A mistura de conectores de terceiros de baixa qualidade em uma estrutura de painel de marca pode produzir diafonia inconsistente e medições de perda de inserção, potencialmente falhando nos testes de certificação de canal. Sempre use macacos e estruturas do mesmo sistema testado e certificado do mesmo fabricante sempre que possível.

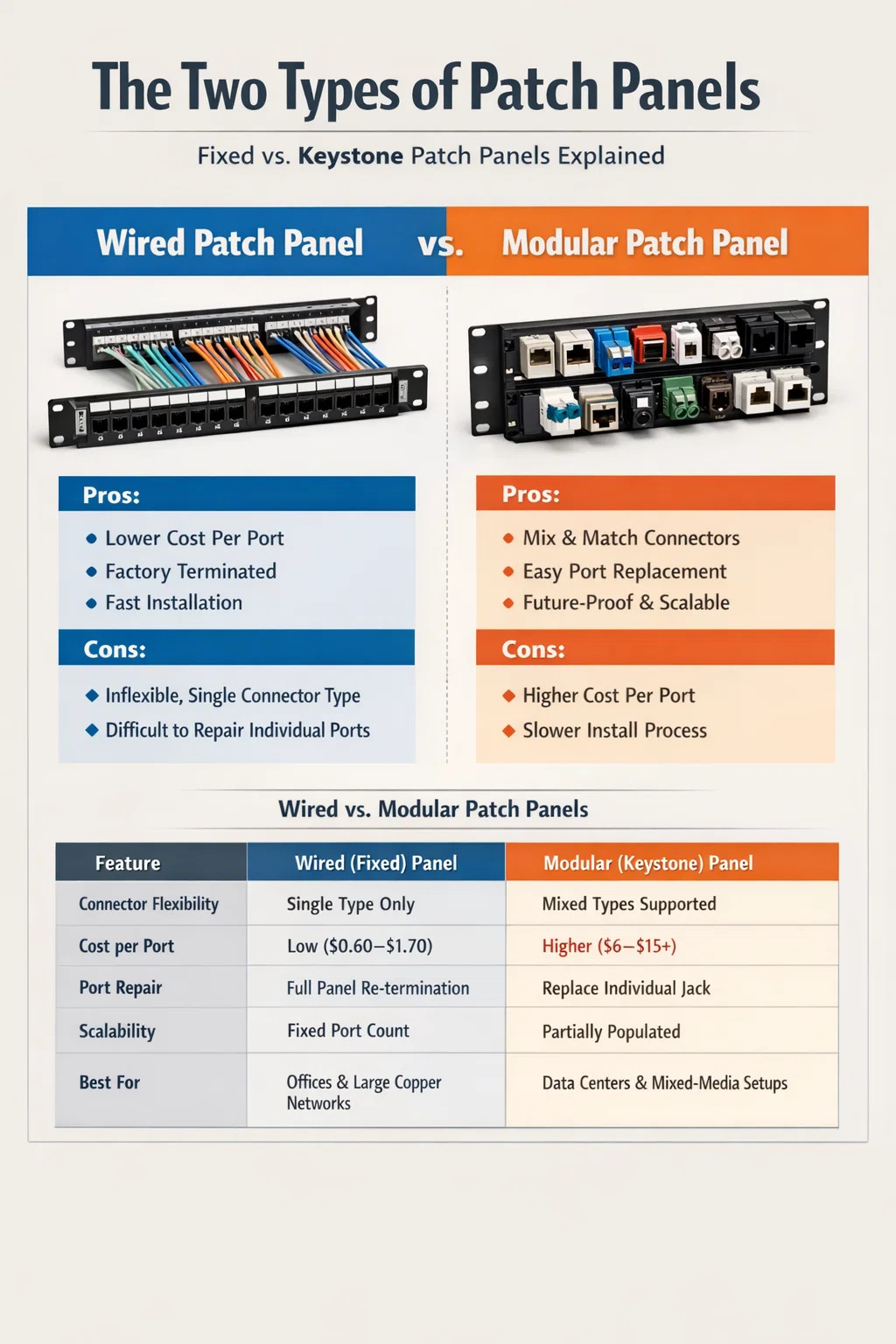

Comparação lado a lado: Patch Panels com fio e modulares

A tabela abaixo resume as principais diferenças para ajudá-lo a decidir que tipo de patch panel de rede atende aos requisitos do seu projeto.

Como escolher o certo Painel de patches de rede para o seu projeto

A escolha entre um patch panel de rede com fio e modular se resume a quatro fatores práticos: orçamento, variedade de mídia, crescimento previsto e expectativas de manutenção. Não existe uma opção universalmente superior – ambos os tipos são implantados com sucesso em instalações profissionais todos os dias.

Projetos orientados pelo orçamento

Se o projeto envolver o encerramento 100 ou mais corridas de cobre da mesma categoria e cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Ambientes de mídia mista e data center

Os data centers combinam rotineiramente Ethernet de cobre, uplinks de fibra e, às vezes, conexões coaxiais ou de áudio no mesmo rack. Um patch panel de rede modular lida com tudo isso em um único quadro de 1U, mantendo o rack organizado e reduzindo o número de painéis necessários. Muitos data centers corporativos padronizam painéis modulares especificamente porque podem atualizar portas de fibra individuais de 1G LC para 10G LC ou 25G LC simplesmente trocando módulos keystone, sem reinstalar cabos ou substituir painéis inteiros.

Manutenção e capacidade de manutenção a longo prazo

Em ambientes com alta rotatividade portuária – espaços de coworking, centros de negócios de hotéis, locais de eventos – os conectores keystone individuais sofrem abuso físico devido a repetidos ciclos de plug-in e plug-out. Um painel modular permite que um técnico substitua uma tomada desgastada em menos de dois minutos, a um custo de peças de US$ 5 a US$ 10, sem perturbar quaisquer outras conexões. O mesmo reparo em um painel com fio requer a reperfuração de um bloco ou a substituição de todo o conjunto do painel, o que pode significar 30–60 minutos de inatividade por incidente.

Preparação para o futuro e atualizações tecnológicas

Os padrões de rede evoluem. Cat6A agora é o mínimo recomendado para novas instalações comerciais de acordo com TIA-568.2-D, e 10GBase-T é cada vez mais comum, mesmo em ambientes SMB. Se você implantar um painel Cat6 com fio hoje e precisar de desempenho Cat6A em três anos, você substituirá o painel inteiro. Com um painel modular, você troca os conectores keystone enquanto mantém a moldura. Essa distinção importa menos em um armário de 24 portas, mas torna-se significativa em um Data center com 10 racks e 480 portas .

Além dos dois tipos principais: Patch Panels angulares, blindados e vazios

Embora com fio e modular sejam as duas categorias fundamentais, ambos os tipos vêm em variantes especializadas que atendem a requisitos específicos de instalação.

Patch Panels Angulares

Os painéis de conexão angulares inclinam as portas frontais em 45 graus, direcionando os cabos de conexão para o lado, em vez de diretamente para a frente do rack. Isso reduz drasticamente a tensão do raio de curvatura nos patch cables e mantém os racks de alta densidade significativamente mais limpos. Painéis angulares estão disponíveis em formatos com fio e modulares e são comumente usados ​​em arranjos de comutação no topo do rack, onde o gerenciamento de cabos é fundamental. Alguns designs inclinam apenas a linha inferior das portas, criando um layout híbrido plano/angular para densidade máxima.

Painéis de Patch Blindados (STP)

Em ambientes com interferência eletromagnética significativa – fábricas, instalações de transmissão, salas de imagens médicas – o cabeamento de par trançado blindado (STP) requer um patch panel blindado para manter a continuidade da blindagem do cabo em todo o link. Um patch panel de rede blindado inclui caixas de portas metálicas e uma barra de aterramento que se conecta ao caminho de aterramento do rack. Usar um painel não blindado com cabo STP quebra a blindagem do painel, anulando totalmente sua finalidade. Painéis blindados estão disponíveis em tipos com fio e modulares, embora tenham um custo adicional de aproximadamente 30–50% em relação aos modelos não blindados equivalentes .

Painéis de patch em branco

Os painéis de conexão em branco não possuem portas. Eles são usados ​​exclusivamente para gerenciamento de rack – preenchendo espaços vazios de 1U para melhorar o fluxo de ar, bloquear a poeira ou fornecer uma superfície etiquetada para documentação. Embora não seja um componente funcional de distribuição de dados, os painéis em branco são um toque final profissional em qualquer rack bem organizado e são mencionados aqui porque são frequentemente agrupados ao lado de painéis de conexão funcionais em catálogos de fornecedores e podem causar confusão para compradores de primeira viagem.

Densidade de porta, unidades de rack e considerações sobre gerenciamento de cabos

Ambos os tipos de painéis de conexão devem ser avaliados não apenas pelo tipo de conector, mas também pela forma como eles se ajustam ao layout geral do rack. Um rack EIA padrão de 19 polegadas fornece 42U de espaço útil . A má seleção do painel pode desperdiçar unidades de rack, criar pesadelos no gerenciamento de cabos e tornar a solução de problemas dolorosa.

Um patch panel com fio 1U de 48 portas agrupa as portas de maneira compacta e deixa pouco espaço horizontal para clipes de gerenciamento de cabos. Muitos instaladores emparelham cada painel de 48 portas com um gerenciador de cabos horizontal de 1U diretamente abaixo dele, sacrificando 2U por painel, mas melhorando drasticamente a capacidade de manutenção a longo prazo. Um painel de 24 portas em 1U oferece mais espaço horizontal entre as portas, facilitando a etiquetagem e o rastreamento de cabos individuais sem perturbar as conexões adjacentes.

Para painéis modulares, a profundidade extra exigida por alguns projetos de conectores keystone deve ser verificada em relação à folga traseira do rack. Alguns keystones Cat6A se estendem de 2 a 3 polegadas atrás da face do painel e, em gabinetes de montagem em parede de pouca profundidade com apenas 12 a 14 polegadas de profundidade, isso pode tornar a instalação fisicamente impossível sem um planejamento prévio cuidadoso.

Práticas de Rotulagem e Documentação

Independentemente do tipo de painel, a etiquetagem adequada é tão importante quanto o próprio hardware. As melhores práticas do setor exigem que cada porta seja rotulada com um identificador exclusivo que mapeia uma programação de cabos que documenta o ponto de origem, o destino, a categoria do cabo, a data de instalação e a referência do resultado do teste. A maioria dos painéis de conexão de qualidade inclui um canal de fita de etiqueta abaixo ou acima das portas. O uso de sistemas de etiquetagem Brady, HellermannTyton ou similares com etiquetas termorretráteis ou autolaminadas mantém os identificadores legíveis para 10 anos mesmo em ambientes empoeirados ou úmidos.

Melhores práticas de instalação para ambos os tipos de painel

Independentemente do tipo de patch panel de rede escolhido, um conjunto de práticas de instalação consistentes garante que o desempenho do canal atenda ou exceda as especificações nominais.

• Mantenha a torção do par dentro de 13 mm do ponto de terminação para minimizar diafonia, especialmente em instalações Cat6A.
• Deixe pelo menos 12 polegadas de laço de serviço atrás do painel para permitir a nova terminação sem puxar um novo cabo.
• Nunca exceda o raio de curvatura mínimo do cabo – normalmente 4x o diâmetro do cabo para não blindado e 8x para blindado.
• Use uma ferramenta punch-down calibrada definida para o nível de impacto correto para o tipo de bloco (110 vs. Krone).
• Teste cada canal com um testador de campo certificado (Fluke DSX, IDEAL SignalTEK ou equivalente) de acordo com os padrões TIA-568 ou ISO/IEC 11801 antes de assinar a instalação.
• Armazene relatórios de teste eletronicamente e vincule-os à programação de cabos de cada porta do sistema.
• Ao usar painéis modulares, confirme se o conector keystone e a estrutura do painel pertencem ao mesmo sistema testado para proteger qualquer garantia ou certificação do fabricante.

Seguir essas etapas transforma um patch panel de uma simples compra de hardware em um componente de infraestrutura devidamente documentado e certificável que oferece suporte confiável à rede para 15–25 anos —o ciclo de vida típico de um sistema de cabeamento estruturado instalado de acordo com os padrões atuais.

Erros comuns ao selecionar um patch panel

Mesmo instaladores experientes ocasionalmente cometem erros de seleção que causam problemas meses ou anos após a implantação inicial. A seguir estão os mais comuns e mais evitáveis.

Categoria de painel incompatível com categoria de cabo

A instalação do cabo Cat6A e sua terminação em um painel com classificação Cat6 limita o canal ao desempenho Cat6. O componente mais fraco do canal determina o desempenho nominal de todo o link. Se você estiver executando Cat6A para suportar 10GBase-T ou 25GBase-T, cada componente – cabo, patch panel, conector keystone e patch cord – deve ser classificado como Cat6A.

Ignorando o gerenciamento de cabos traseiros

A parte traseira de um painel de 48 portas densamente povoado pode conter 48 cabos individuais. Sem guias adequadas de gerenciamento de cabos traseiros, ganchos em J ou carretéis de cabos, essas passagens se tornam uma massa emaranhada que dificulta desnecessariamente futuras adições, movimentações e alterações (MACs) e aumenta o risco de danos acidentais aos cabos durante trabalhos de manutenção não relacionados.

Comprando componentes que não são do sistema para economizar dinheiro

Usar uma moldura de painel Panduit com conectores keystone de outra marca ou misturar patch panel Cat6 com cabo Cat6A de um fabricante diferente quebra a garantia do sistema testado. Fabricantes como Panduit, Leviton, Belden, CommScope e Legrand certificam seus componentes como sistemas, e essa certificação só é válida quando componentes da mesma família são usados ​​em conjunto. Misturando marcas para economizar US$ 2 a US$ 5 por porta pode invalidar uma garantia de sistema de 25 anos que vale significativamente mais do que a economia.

Subestimando os requisitos de contagem de portas

Uma regra prática comum no projeto de cabeamento comercial é planejar 20–30% mais portas do que o necessário atualmente . As organizações crescem, as estações de trabalho se multiplicam e os dispositivos IoT proliferam. Ficar sem portas de patch panel força uma instalação de novo painel no meio do rack ou um redesenho completo - ambos são mais perturbadores e caros do que simplesmente instalar um painel maior ou painéis adicionais desde o início.
