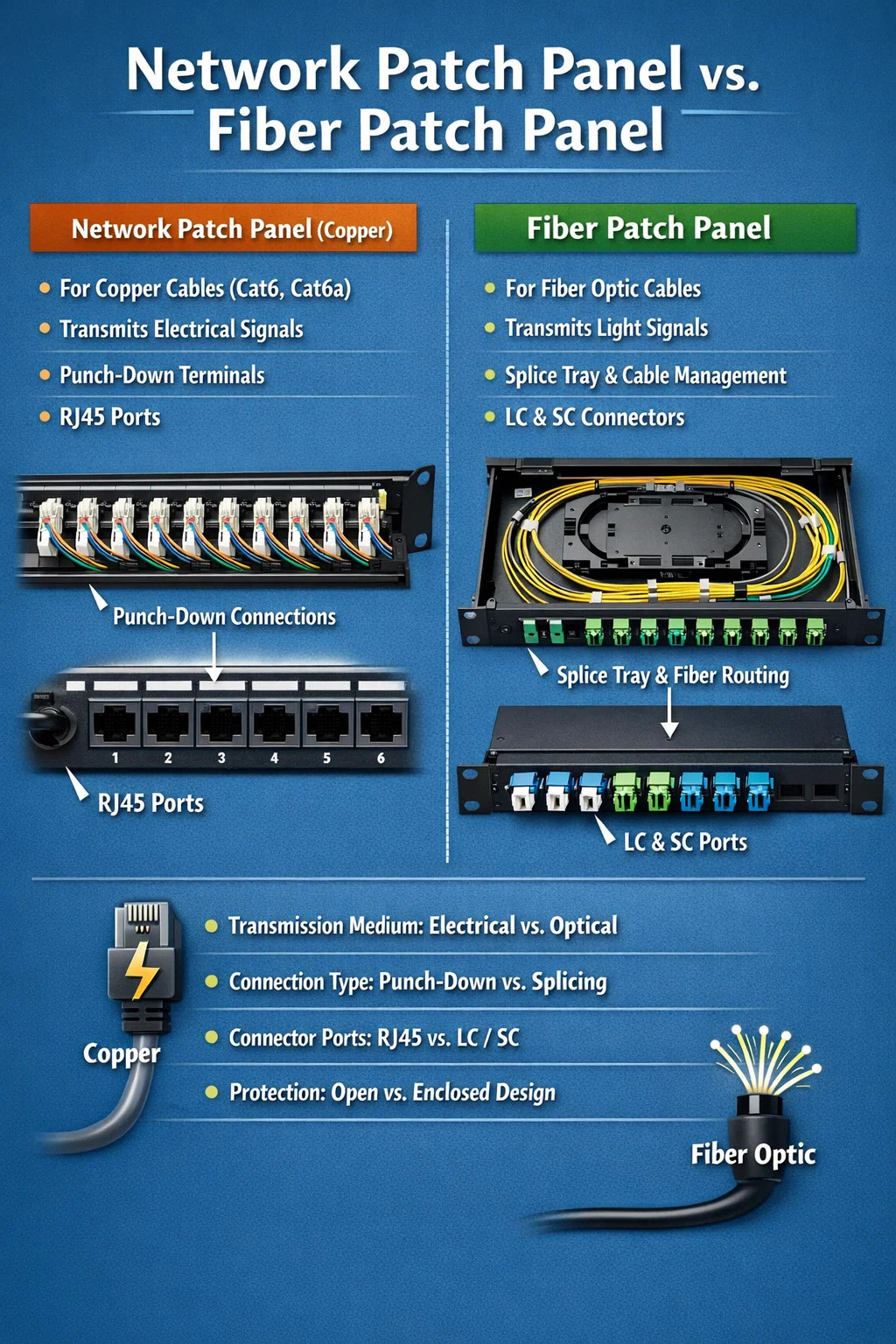

Qual é a diferença entre um painel de fibra e um patch panel?

Embora os painéis de fibra e os painéis de rede tradicionais tenham "patch panel" em seus nomes e pareçam um tanto semelhantes, eles servem a propósitos completamente diferentes e têm princípios de funcionamento internos totalmente diferentes.

1. Diferenças em materiais e meios de transmissão

Painel de Patch de Rede: Ele é projetado para cabos de cobre (ou seja, os cabos de rede Cat6 ou Cat6a comumente usados). Ele conecta fios de cobre internamente, transmitindo dados por meio de pulsos elétricos.
Painel de fibra: É projetado especificamente para cabos de fibra óptica. Os cabos de fibra óptica transmitem pulsos de luz e o meio são fibras de vidro ou plástico extremamente finas.

2. Métodos de conexão e estrutura interna

Painel de patches de rede (Cabo de cobre):
Fixação na extremidade traseira: Os cabos de rede geralmente são fixados por "perfuração" (usando uma ferramenta especial para pressionar os núcleos dos fios em ranhuras de metal) ou conectando-os diretamente em tomadas keystone.
Interface frontal: A parte frontal geralmente possui conectores quadrados RJ45 comuns, assim como as portas de rede de um computador.
Painel de fibra:
Proteção traseira: Os cabos de fibra óptica são muito frágeis e não podem ser dobrados arbitrariamente como os fios de cobre. Portanto, os painéis de fibra geralmente possuem uma “bandeja” ou “poste de enrolamento” em seu interior para proteger e armazenar o excesso de cabos de fibra óptica.
Emenda e acoplamento: Não utiliza tecnologia punch-down, mas se conecta por meio de “emenda” (fundindo dois cabos de fibra óptica) ou por meio de adaptadores (acopladores).
Interface frontal: A frente apresenta vários tipos de conectores de fibra óptica (como ST circular, LC quadrado pequeno ou SC quadrado grande), que são muito menores e mais precisos do que as portas de rede comuns.

3. Tratamento da “Fragilidade”

Os painéis de conexão de rede são relativamente “robustos”. Puxar um pouco o cabo de rede ou dobrá-lo levemente geralmente não afetará seu uso.
Painéis de fibra são como um “apartamento de alto padrão”. Como os cabos de fibra óptica são sensíveis à poeira, pressão e flexão excessiva, os painéis de fibra geralmente são totalmente fechados ou possuem tampas para evitar poeira e limitar a flexão, evitando a atenuação do sinal.

4. Diferenças na flexibilidade

Os painéis de conexão de cabo de cobre geralmente são simples, com um cabo por porta.
Os painéis de fibra geralmente apresentam um maior grau de modularidade. Como os cabos de fibra óptica vêm em variedades monomodo e multimodo, e existem muitos tipos diferentes de conectores, muitos painéis de fibra óptica permitem substituir os painéis adaptadores conforme necessário.
