Qual é a aparência de um patch panel?

Resposta direta: Qual é a aparência de um patch panel

Um painel de rede parece uma estrutura retangular resistente de metal ou plástico, noumalmente com 19 polegadas de largura, apresentando uma fileira de portas numeradas na frente e uma área de organização de fiação na parte traseira. Ele serve como um quadro de distribuição estático onde terminam todos os cabos de rede permanentes de diferentes salas, fornecendo um ponto organizado e centralizado para o gerenciamento da rede.

Principais componentes físicos de um patch panel

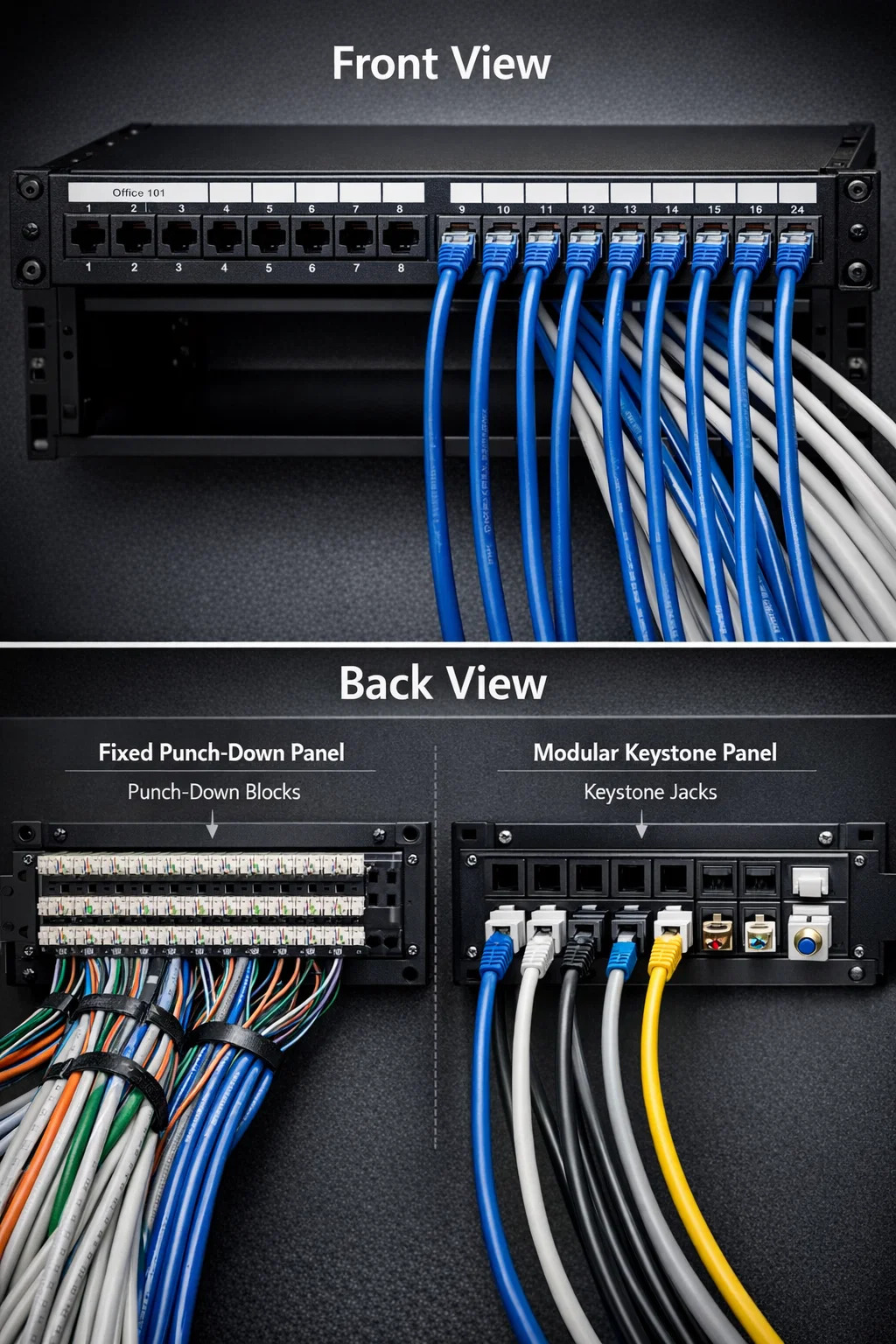

Para entender a identidade visual de um painel de rede , é útil dividi-lo em dois lados distintos: a parte frontal voltada para o usuário e a parte traseira voltada para a infraestrutura.

O painel frontal: conectividade e rótulos

A frente é o que você vê quando abre um rack de servidor ou armário de fiação. Consiste em:

• Portas Numeradas: Os painéis mais comuns possuem 12, 24 ou 48 portas projetadas para aceitar conectores RJ45 padrão.
• Tiras de rotulagem: Espaço em branco acima ou abaixo das portas usado para identificar a qual sala ou dispositivo cada porta está conectada (por exemplo, "Office 101").
• Orelhas de montagem: Furos nas extremidades esquerda e direita usados para parafusar o painel em um rack de equipamento de 19 polegadas.

O painel traseiro: terminação do cabo

A parte de trás é onde acontece o “trabalho pesado”. Dependendo do design, você verá uma de duas coisas:

• Blocos Punch-down: Fileiras de “dentes” de plástico onde pares de fios de cobre individuais são pressionados em ranhuras de metal.
• Aberturas Keystone: Furos quadrados vazios em um painel "modular" onde macacos trapezoidais estão encaixados.

Comparando Diferentes Estilos de Patch Panels

Nem todos os painéis parecem idênticos. O design visual geralmente determina quanta flexibilidade o instalador tem durante a configuração.

Visualizando o ambiente instalado

Em um cenário prático, como um gabinete de mídia doméstico ou uma sala de servidores empresariais, um painel de rede nunca fica sozinho. Sua aparência é definida pelos cabos a ele conectados.

Quando totalmente instalado, você verá uma cascata de cabos entrando na parte traseira, que são bem amarrados com zíper ou com velcro. Na frente, cabos patch curtos (geralmente de 0,5 pés a 3 pés de comprimento) preencher a lacuna entre o painel e um switch de rede. Isso cria uma aparência limpa e vertical de "remendos" que evita a bagunça emaranhada de "espaguete" frequentemente encontrada em configurações amadoras.

Dimensões padrão: A maioria dos painéis ocupa 1U (1,75 polegadas) or 2U (3,5 polegadas) de espaço vertical em um rack, tornando-os incrivelmente finos, apesar do número de conexões que suportam.
