O que é uma rede de patch panel? Eu lhe direi a resposta.

Um patch panel de rede é como o “painel de controle central” ou “caixa de junção” de todo o sistema de cabeamento de rede.
Se você comparar as portas de rede nas paredes da sua empresa ou casa com as tomadas elétricas, o patch panel é o “filtro de energia” que gerencia centralmente essas tomadas.

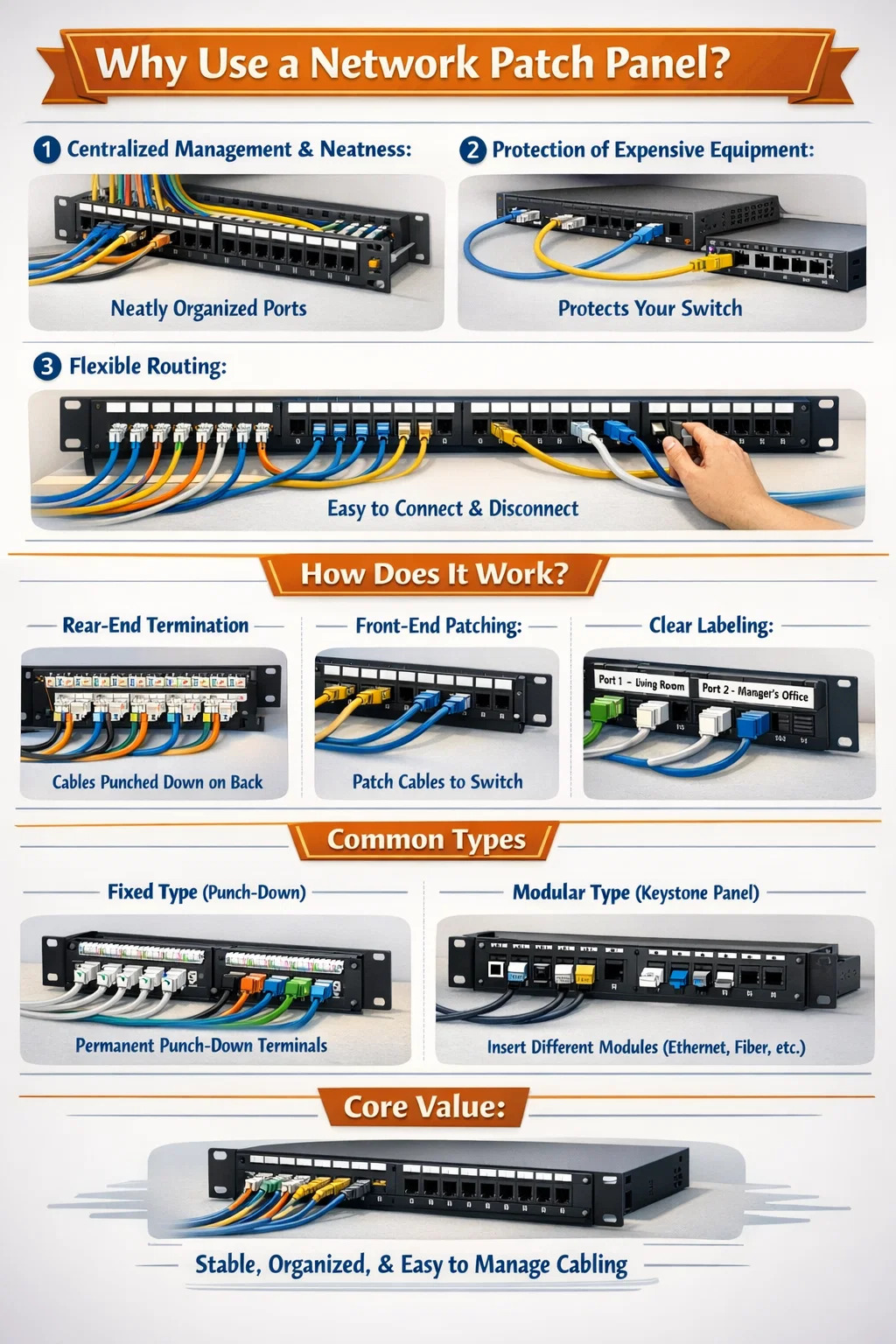

1️⃣ Por que usar um Painel de patches de rede ?

Gerenciamento Centralizado e Limpeza:

Imagine se você tivesse cabos de rede de 20 salas conectados diretamente a um switch; se os cabos ficarem emaranhados, será uma bagunça. Com um patch panel de rede, todos os cabos longos que saem das paredes são perfeitamente fixados na parte traseira do painel, enquanto a frente possui uma série de portas bem organizadas.

Proteção de equipamentos caros:

Os cabos de rede nas paredes são geralmente bastante rígidos (núcleo de cobre de fio único) e a conexão e desconexão frequente pode facilmente quebrar ou danificar as portas do switch. Usando um patch panel, você pode conectar o patch panel e o switch com cabos patch flexíveis. Mesmo que sejam necessárias mudanças frequentes de conexão, apenas os patch cables baratos serão danificados, e não os cabos principais na parede.

Roteamento flexível:

Se você deseja fornecer acesso de rede à sala 1, basta encontrar a porta correspondente no patch panel da rede e conectá-la ao switch com um patch cable curto. Quer se desconectar? Basta desconectar o cabo patch; não há necessidade de tocar nos cabos na parede.

2️⃣ Como funciona?

Terminação traseira: Os cabos de rede (geralmente Cat6 ou Cat6a) puxados de várias salas durante a reforma são "terminados" na parte traseira do patch panel. Esse processo é chamado de “perfuração” e as extremidades do cabo ficam permanentemente fixadas ali e não se movem.
Patching frontal: A parte frontal do patch panel possui uma linha de interfaces de cabo de rede padrão. Você simplesmente usa cabos de rede curtos (patch cables) para conectar as portas do patch panel ao switch de rede adjacente e a rede está conectada.
Rotulagem clara: os painéis de conexão geralmente possuem slots de etiqueta. Você pode rotular claramente "Porta 1 - Sala de estar", "Porta 2 - Escritório do gerente", facilitando muito a solução de problemas de rede.

3️⃣ Tipos Comuns

Tipo Fixo (tipo Punch-down): As interfaces já estão fixas no painel; você simplesmente pressiona os núcleos do fio no lugar.
Tipo Modular (tipo Painel Vazio): O painel possui apenas furos; você pode inserir diferentes tipos de conectores keystone conforme necessário (por exemplo, alguns orifícios podem ser instalados com módulos de cabo de rede, outros com módulos de fibra óptica). Este método é o mais flexível e atualmente é uma abordagem muito popular.

4️⃣ Valor Central

O objetivo de um patch panel de rede não é tornar a rede mais rápida, mas torná-la mais estável, esteticamente agradável e mais fácil de manter. É a linha divisória entre cabeamento profissional e cabeamento confuso.
