O que são conectores keystone de rede?

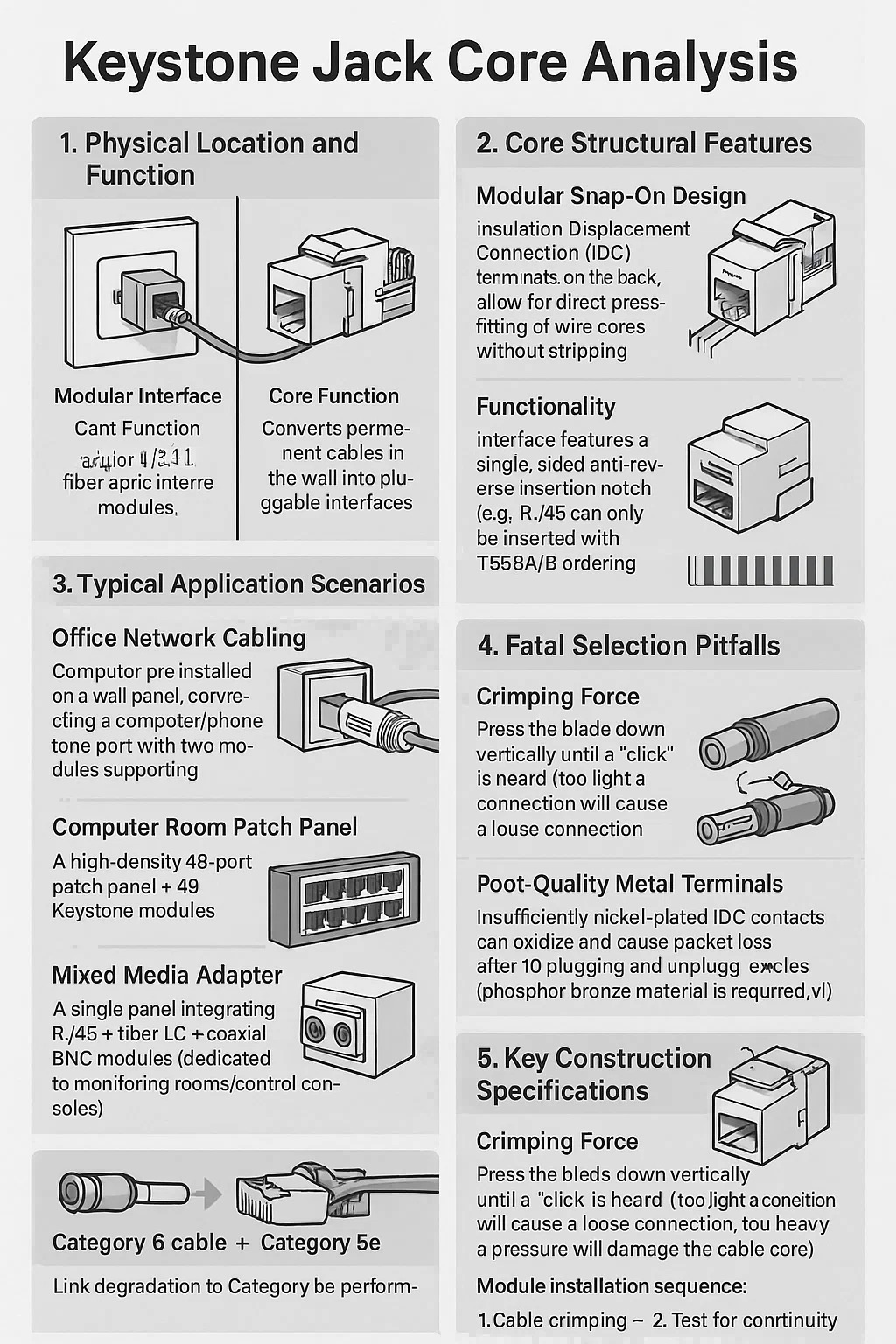

Chaveiro Jack Análise Central

1. Localização física e função
Portadora de interface modular: Uma porta quadrada embutida em um painel de parede/patch panel, transportando módulos de interface RJ45, RJ11 ou de fibra óptica, permitindo a conexão entre dispositivos e cabos de rede.
Função principal: Converte cabos permanentes na parede em interfaces conectáveis, evitando danos causados ​​por dobras repetidas.

2. Principais características estruturais
Design modular de encaixe:
Os terminais de conexão de deslocamento de isolamento (IDC) na parte traseira permitem o encaixe direto por pressão dos núcleos dos fios sem descascar.
As aberturas frontais padronizadas são compatíveis com todas as marcas de módulos (por exemplo, módulos RJ45 Categoria 5e/6/6A).
Funcionalidade:
A interface possui um entalhe de inserção anti-reverso unilateral (por exemplo, um RJ45 só pode ser inserido de uma maneira).
A área de punch-down é codificada por cores com T568A/B para garantir pedidos padrão.

3. Cenários típicos de aplicação
Cabeamento de Rede Escritório: Keystone pré-instalado em painel de parede, conectando um computador/telefone (uma porta com dois módulos suportando dados e voz). Patch Panel para Sala de Computadores: Um patch panel de alta densidade com 48 portas = 48 módulos Keystone (mais fácil de manter do que um modelo multifuncional).
Adaptador de mídia mista: Um único painel integra módulos BNC coaxiais LC de fibra RJ45 (dedicados ao monitoramento de salas/consoles de controle).

4. Armadilhas da seleção fatal
Incompatibilidade de largura de banda: Cabo Categoria 6 Keystone Categoria 5e → Degradação do link para desempenho Categoria 5e.
Terminais metálicos de baixa qualidade: Contatos IDC insuficientemente niquelados podem oxidar e causar perda de pacotes após 10 ciclos de conexão e desconexão (é necessário material de bronze fosforoso).
Ponto cego com classificação de incêndio: O uso de PVC Keystone em um teto suspenso (que não atende aos padrões de retardamento de chama) pode liberar fumaça tóxica em caso de incêndio.

5. Principais especificações de construção
Força de crimpagem: Pressione a lâmina para baixo verticalmente até ouvir um "clique" (uma conexão muito leve causará uma conexão frouxa; uma pressão muito forte danificará o núcleo do cabo).
Comprimento reservado do cabo: Deixe ≥15 cm de cabo dentro da caixa do painel para evitar tensão nos terminais devido a repetidas conexões e desconexões. Sequência de instalação do módulo:
1. Crimpagem do cabo → 2. Teste de continuidade → 3. Encaixe o módulo no painel (para evitar danos às travas durante o retrabalho).
