Conectores keystone blindados ou não blindados? Quando pensar em proteção contra EMI?

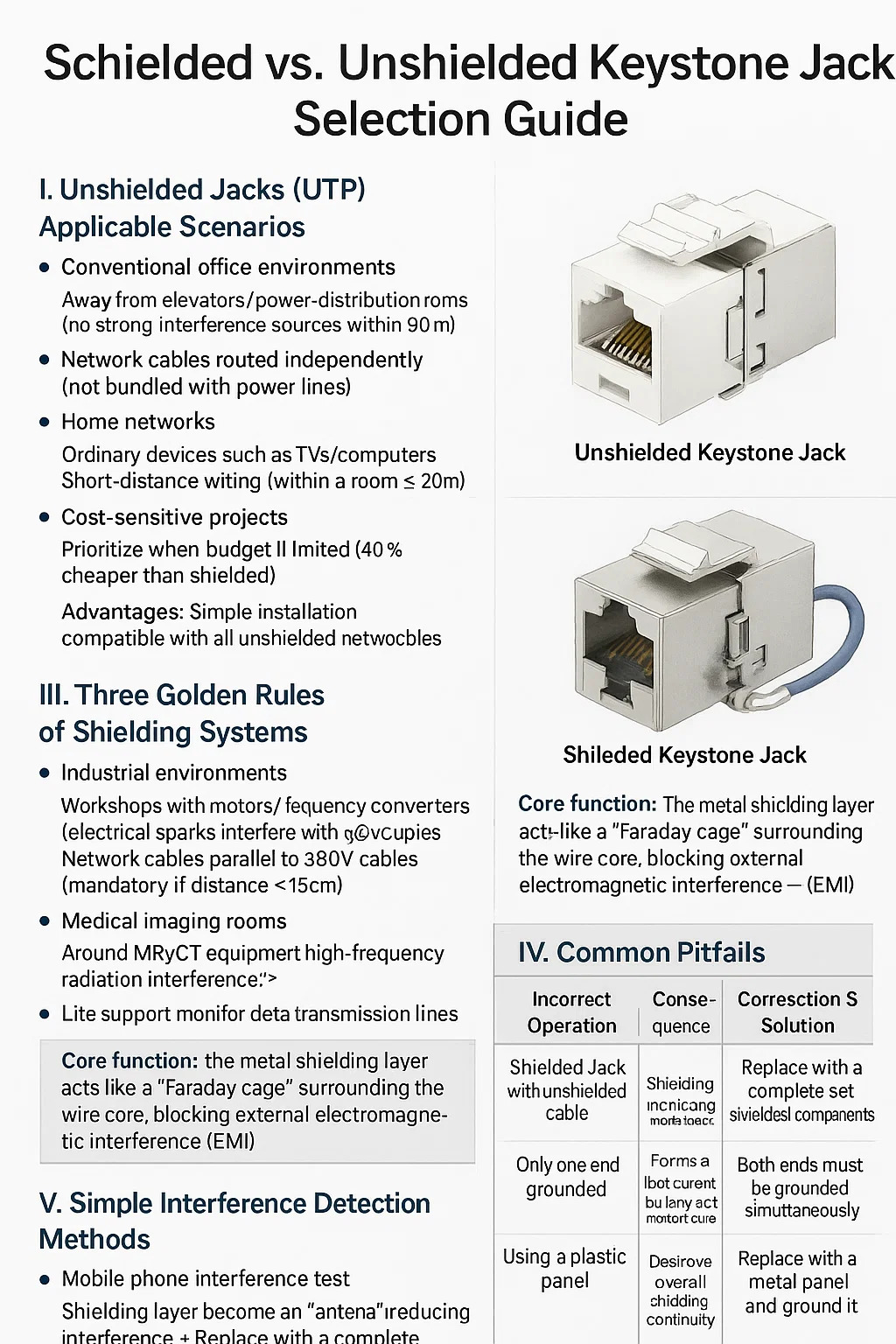

Blindado vs. Não Blindado Chaveiro Jack Guia de seleção

I. Cenários aplicáveis de tomadas não blindadas (UTP)

● Ambientes de escritório convencionais

Longe de elevadores/salas de distribuição de energia (sem fontes de interferência fortes num raio de 30 metros)
Os cabos de rede são roteados de forma independente (não incluídos nas linhas de energia)

● Redes domésticas

Dispositivos comuns, como TVs/computadores
Fiação de curta distância (dentro de uma sala ≤ 20 metros)

● Projetos sensíveis ao custo

Priorize quando o orçamento for limitado (40% mais barato que blindado)
Vantagens: Instalação simples, compatível com todos os cabos de rede não blindados

II. Cenários onde tomadas blindadas (STP/FTP) são necessárias

● Ambientes industriais

Oficinas com motores/conversores de frequência (faíscas elétricas interferem nos sinais da rede)
Cabos de rede paralelos aos cabos 380V (obrigatório se distância < 15cm)

● Salas de imagens médicas

Perto de equipamentos de ressonância magnética/TC (interferência de radiação de alta frequência)
Linhas de transmissão de dados do monitor de suporte de vida

● Áreas externas de alto risco

Perto de antenas de estação base (interferência eletromagnética)
Áreas propensas a tempestades (uma camada de proteção pode guiar raios induzidos)
Função principal:
A camada de blindagem metálica atua como uma "gaiola de Faraday" envolvendo o núcleo do fio, bloqueando a interferência eletromagnética externa (EMI).

III. Três regras de ouro para sistemas de blindagem

● Blindagem total:

Cabo de rede O conector Keystone Jack RJ45 deve ser todo blindado (a falha de qualquer componente torna o sistema ineficaz)

● Aterramento de extremidade dupla:

Aterrando o patch panel na extremidade do gabinete
Aterramento do invólucro metálico do interruptor na extremidade do equipamento

● Manutenção antioxidante:

Os contatos de aterramento devem ser lixados a cada seis meses (para evitar que a ferrugem cause falha no aterramento)

4. Armadilhas Comuns

V. Métodos Simples de Detecção de Interferência

● Teste de interferência de telefone celular:

Segure o telefone próximo ao cabo de rede durante uma chamada → Se você ouvir um som de "zumbido", existe interferência

● Método de detecção do multímetro:

Meça a tensão entre o cabo de rede e o fio terra > 1V → O aterramento precisa ser verificado

● Teste prático de estresse:

Faça ping no gateway enquanto a copiadora estiver funcionando → Se a taxa de perda de pacotes exceder 5%, ele precisará ser bloqueado.
