Como reparar um cabo de remendo de fibra óptica?

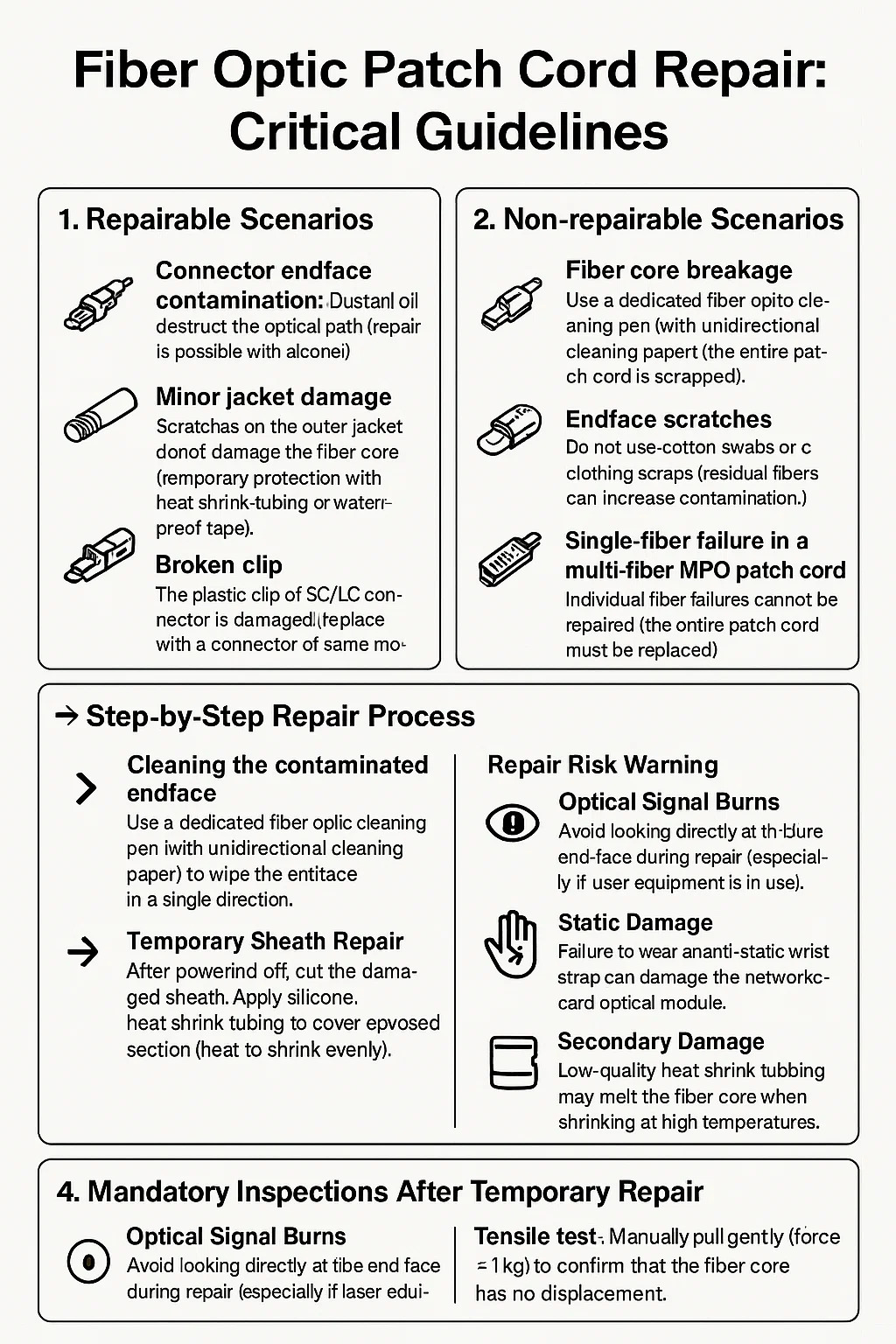

Cabo de remendo de fibra óptica Reparo: Diretrizes críticas

1. Cenários reparáveis
Contaminação da extremidade do conector: Poeira e óleo obstruem o caminho óptico (o reparo é possível com álcool e tecido não tecido).
Dano menor da jaqueta: arranhões na jaqueta externa não danificam o núcleo da fibra (proteção temporária com tubulação de encolhimento de calor ou fita impermeável).
Clipe quebrado: o clipe de plástico do conector SC/LC é danificado (substitua por um conector do mesmo modelo).

2. Cenários não reparáveis
Quebra do núcleo de fibra: dobrar ou apertar excessivos faz com que a fibra de vidro quebre (todo o cordão de patch é descartado).
Arranhões da face: arranhões na ponte de cerâmica maior que 0,2 µm (degradação permanente do sinal).
Falha de fibra única em um cabo de remendo MPO multi-fibra: falhas individuais de fibra não podem ser reparadas (todo o cabo de remendo deve ser substituído).

3. Processo de reparo passo a passo
► Limpando a face final contaminada
Use uma caneta de limpeza de fibra óptica dedicada (com papel de limpeza unidirecional) para limpar a face final em uma única direção.
Não use swabs de algodão ou restos de roupas (as fibras residuais podem aumentar a contaminação).
Verifique a continuidade com um ponteiro de laser vermelho.
► Reparo temporário da bainha
Depois de desligar, corte a bainha danificada.
Aplique a tubulação de retração de calor de silicone para cobrir a seção exposta (aqueça para encolher uniformemente).
Os cabos blindados devem ser selados com fita metálica e resina epóxi.
► Substituição do conector
Corte a seção de tranças do conector original (deixe pelo menos 30 cm de excesso).
Decapagem de fibras: use Miller Pelers para remover o revestimento e limpar a fibra nua com álcool.
Insira o novo conector LC/SC e cure o núcleo de fibra com resina epóxi.
Polir a face final com um moedor (etapa obrigatória; polimento manual não é confiável).

4. Aviso de risco de reparo
Queimaduras de sinal óptico: Evite olhar diretamente para a face final da fibra durante o reparo (especialmente se o equipamento a laser estiver em uso).
Dano estático: a falha em usar uma pulseira anti-estática pode danificar o módulo óptico da placa de rede.
Dano secundário: a tubulação de encolhimento de calor de baixa qualidade pode derreter o núcleo da fibra ao encolher a altas temperaturas.

5. Inspeções obrigatórias após reparo temporário
Teste de energia óptica: o valor da atenuação deve ser <0,5dB maior que o padrão do fabricante original. Teste de tração: puxe manualmente gentilmente (força ≤ 1kg) para confirmar que o núcleo de fibra não tem deslocamento.
Teste de Bend: Enrole em torno de um cilindro de 4 cm de diâmetro três vezes, flutuação de energia óptica <0,2dB.
